Analyse

Analyse et caractéristiques – Onduleur APC

1) Présentation de l'onduleur

L'onduleur APC Smart-UPS est un équipement d'alimentation sans interruption (ASI) de technologie Line-Interactive, conçu pour protéger les équipements informatiques sensibles contre les coupures de courant, les surtensions et les variations de tension.

Dans le cadre du projet IRS-SI, cet onduleur est intégré dans la baie réseau du Bâtiment B. Il assure la continuité d'alimentation des équipements critiques de l'infrastructure.

2) Caractéristiques techniques

Caractéristique	Valeur
Type	APC Smart-UPS (Line-Interactive)
Puissance	1000 VA / ~600 W
Tension d'entrée	230 V / 220 V
Format	Rack 1U
Protection surtension	Oui — capacité d'absorption 600 J
Technologie	Line-Interactive avec régulateur AVR
Interface locale	Écran LCD en façade
Communication réseau	SNMP (via carte réseau optionnelle)
Batterie	Remplaçable à chaud — ref. APCRBC124
Gestion batterie	Intelligente et automatique

Fonctionnalités principales
    • Maintien de l'alimentation en cas de coupure secteur
    • Régulation automatique de tension (AVR) sans passage sur batterie
    • Protection contre les surtensions et les microcoupures
    • Supervision locale via écran LCD (état batterie, charge, tension)
    • Supervision réseau via SNMP pour intégration dans Zabbix
    • Batterie remplaçable à chaud sans arrêt des équipements
    • Haute disponibilité adaptée aux applications critiques

3) Étude de capacité électrique

Capacité disponible
L'onduleur dispose d'une puissance de 1000 VA. En pratique, la puissance active utilisable est d'environ 600 W (facteur de puissance ~0,6 pour un onduleur Line-Interactive).

Il est recommandé de ne pas dépasser 80 % de la charge maximale afin de garantir une autonomie suffisante et préserver la durée de vie de la batterie, soit une charge maximale recommandée de 480 W.

Consommation estimée des équipements

Équipement	Modèle	Conso. typ. (W)	Conso. max. (W)
Serveur Dell PowerEdge R440	R440	200	400
Routeur Cisco	ISR (Gi0/0/0)	30	50
Switch Cisco PoE	Catalyst / 2960	100	150
PDU ATEN PE7208G	PE7208G	15	20
TOTAL		345	620

Analyse de la charge

Charge typique estimée : 345 W soit 57 % de la capacité (600 W). Ce niveau est dans la plage recommandée.

Charge maximale estimée : 620 W soit 103 % de la capacité. En pic de charge maximale simultanée, la limite peut être dépassée.

Recommandation : en conditions normales d'exploitation, la charge reste inférieure à 80 % de la capacité. Le scénario de charge maximale simultanée est peu probable car le serveur Dell R440 atteint rarement sa consommation de pointe en production. L'onduleur 1 kVA est adapté pour cette configuration.

Autonomie estimée

Pour une charge de 345 W, l'APC Smart-UPS 1000 VA offre une autonomie d'environ 8 à 12 minutes. Cette durée est suffisante pour effectuer un arrêt propre des équipements ou attendre le retour du secteur pour une coupure brève.

4) Équipements à relier à l'onduleur

Les équipements suivants doivent obligatoirement être reliés à l'onduleur car une coupure entraînerait une perte totale de service pour l'infrastructure IRS-SI :

Équipement	Priorité	Justification
Dell PowerEdge R440	Critique	Héberge toutes les VMs (Asterisk, Zabbix, NoDogSplash). Arrêt = perte de tous les services.
Routeur Cisco	Critique	Assure le routage inter-VLAN et l'accès internet. Arrêt = coupure totale du réseau.
Switch Cisco PoE	Critique	Interconnecte tous les équipements. Alimente aussi les téléphones IP via PoE.
PDU ATEN PE7208G	Important	Alimente d'autres équipements de la baie. Doit rester opérationnel pour maintenir l'alimentation.

Équipements non prioritaires
Les équipements suivants ne sont pas reliés à l'onduleur car leur coupure n'entraîne pas d'indisponibilité critique :

    • Cisco WAP150 — réseau visiteurs uniquement, non critique pour l'exploitation
    • Téléphones IP Yealink et Cisco — alimentés en PoE par le switch, donc couverts indirectement si le switch est sur l'onduleur

5) Suivi des informations de l'onduleur

Communication SNMP
L'APC Smart-UPS supporte le protocole SNMP via une carte réseau optionnelle (AP9630 ou AP9631) à insérer dans le slot de communication de l'onduleur. Cette carte attribue une adresse IP à l'onduleur et expose les données via SNMP.

Intégration dans Zabbix
Un template officiel APC est disponible nativement dans Zabbix. Il permet de superviser les paramètres suivants :

Donnée supervisée	Description
État de la batterie	Niveau de charge en % et état (OK / faible / critique)
Statut alimentation	On Line / On Battery / Bypass
Tension d'entrée	Tension secteur en volts
Tension de sortie	Tension fournie aux équipements
Charge en %	Pourcentage de la capacité utilisée
Température interne	Température de l'onduleur en °C
Autonomie restante	Durée estimée en minutes

Alertes recommandées
    • Alerte critique si passage sur batterie (coupure secteur)
    • Alerte si niveau batterie inférieur à 30 %
    • Alerte si charge dépasse 80 % de la capacité
    • Alerte si température interne dépasse 40 °C

6) Conclusion

L'onduleur APC Smart-UPS 1000 VA est adapté à la configuration de la baie réseau IRS-SI. Sa capacité couvre les équipements critiques dans des conditions normales d'exploitation, avec une marge de sécurité suffisante.

L'intégration SNMP dans Zabbix permettra de superviser en temps réel l'état de l'alimentation et de déclencher des alertes en cas d'anomalie, garantissant ainsi la réactivité de l'équipe technique face à une coupure ou une dégradation de la batterie.

Analyse et caractéristiques – PDU ATEN PE7208G

1) Présentation du PDU

Le PDU ATEN PE7208G est une unité de distribution d'alimentation (PDU) en rack de type « Outlet-Metered eco PDU », conçue pour distribuer et mesurer la consommation électrique au niveau de chaque prise de sortie individuellement.
Dans le cadre du projet IRS-SI, ce PDU est installé dans la baie réseau du Bâtiment B. Il assure la distribution de l'alimentation électrique aux équipements de la baie et permet une supervision fine de la consommation par prise via SNMP.

2) Caractéristiques techniques

Caractéristique	Valeur
Modèle	ATEN PE7208G
Type	Outlet-Metered eco PDU
Format	Rack 1U
Nombre de prises	8 prises de sortie
Courant maximal	20 A (NEMA) / 16 A (IEC)
Tension d'entrée	100–240 V CA
Interface réseau	Port RJ-45 (LAN) intégré
Communication réseau	SNMP v1, v2c, v3
Interface web	HTTP / HTTPS
Protocoles supportés	TCP/IP, UDP, HTTP, HTTPS, SSL, DHCP, SMTP, NTP, DNS, Telnet
Sécurité	Filtre IP/MAC, SSL 128 bits, RADIUS, comptes à deux niveaux
Mesure	Courant, tension, puissance active, énergie (kWh), par prise
Supervision environnementale	Capteurs externes température / humidité (option)
Consommation propre	~15 W typ. / 20 W max.

Fonctionnalités principales

    • Distribution de l'alimentation vers 8 prises indépendantes
    • Métrologie par prise : courant (A), tension (V), puissance (W), énergie consommée (kWh)
    • Supervision réseau native via SNMP v1/v2c/v3 — pas de carte optionnelle nécessaire
    • Interface web intégrée pour la configuration et la consultation
    • Envoi d'alertes par email (SMTP) et traps SNMP en cas de dépassement de seuils
    • Synchronisation horaire NTP pour l'horodatage des événements
    • Contrôle on/off de chaque prise à distance (reboot d'équipements sans intervention physique)

3) Répartition des prises

Prise	Équipement connecté	Priorité	Justification
1	Dell PowerEdge R440	Critique	Héberge toutes les VMs — arrêt = perte totale des services
2	Routeur Cisco ISR 4321	Critique	Routage inter-VLAN et accès réseau global
3	Switch Cisco Catalyst (PoE)	Critique	Interconnexion + alimentation PoE des téléphones IP
4	APC Smart-UPS	Important	Alimentation ondulée — PDU en aval pour les équipements critiques
5–8	Réservé / équipements secondaires	Variable	À affecter selon évolution de la baie

Asterisk

01 - Description

1) Architecture du projet

Le projet IRS-SI déploie une infrastructure VoIP complète sur un réseau local segmenté en VLAN. Le serveur Asterisk est hébergé sur une machine virtuelle Debian 12 sur le serveur Proxmox, accessible depuis le VLAN 99 (LAN VMs) à l'adresse 192.168.10.69.
Les deux téléphones IP sont connectés via le switch PoE du projet et s'enregistrent automatiquement sur le serveur Asterisk au démarrage. Les appels internes transitent entièrement par le réseau local sans passer par l'extérieur.

Le schéma de communication est le suivant : lorsqu'un téléphone compose un numéro interne, il envoie une requête PJSIP au serveur Asterisk qui consulte son plan de numérotation (extensions.conf), identifie le poste destinataire et établit la communication. Le flux audio (RTP) circule ensuite directement entre les deux téléphones sans transiter par Asterisk.

Les deux postes configurés sont les suivants :

Extension	Téléphone	Protocole
1000	Yealink T31P	PJSIP
1001	Yealink T41P	PJSIP

2) Qu'est ce que Asterisk

Asterisk est un logiciel open source de téléphonie IP développé par Digium (aujourd'hui Sangoma), disponible sous licence GPL. Il s'agit du serveur IPBX (IP Private Branch Exchange) le plus répandu dans le monde, utilisé aussi bien dans les PME que dans les grandes entreprises.

Son rôle est de gérer les appels téléphoniques internes d'une infrastructure : il reçoit les demandes d'appel des téléphones IP, les route vers le bon destinataire et gère la signalisation entre les postes.

Asterisk supporte plusieurs protocoles de téléphonie IP, dont PJSIP (le module recommandé depuis Asterisk 13), SIP (l'ancien module chan_sip) et IAX2. Il est compatible avec une très large gamme de téléphones IP physiques et de softphones.
Dans le cadre du projet IRS-SI, Asterisk est déployé sur une machine virtuelle Debian 12 hébergée sur le serveur Proxmox. Il gère les communications entre les trois téléphones IP du site et constitue le cœur de l'infrastructure de téléphonie.

Matériels utilisés

Équipement	Rôle
Routeur Cisco ISR 4321	Routage, DHCP, gateway VLAN 20
Switch managé	Segmentation VLAN
Proxmox	Hyperviseur hébergeant la VM Asterisk
Debian 12 (VM)	Système hôte du serveur Asterisk
Asterisk 18	Serveur de téléphonie IP (PJSIP)
Yealink T41P (poste 1000)	Téléphone IP SIP
Yealink T31P (poste 1001)	Téléphone IP SIP
Cisco CP-7811-3PCC (poste 1002)	Téléphone IP SIP
Zabbix	Supervision réseau

Réseau

    • VLAN 20 dédié à la téléphonie : 192.168.10.64/26
    • IP Asterisk (VM) : 192.168.99.9
    • IP Yealink T41P (1000) : 192.168.10.66
    • IP Yealink T31P (1001) : 192.168.10.67
    • Port SIP Asterisk : 5160/UDP (PJSIP)
    • DHCP assuré par le Cisco ISR avec réservations par adresse MAC

02 - Installation Serveur

01) Installation

Tout d'abord, veillez à avoir une distribution à jour :

sudo apt update
sudo apt upgrade

Nous procédons ensuite à l'installation des dépendances :

sudo apt-get install gcc make pkg-config build-essential wget libssl-dev libncurses5-dev libnewt-dev  libxml2-dev linux-headers-$(uname -r) uuid-dev libsqlite3-dev libjansson-dev

Parmi ces dépendances, nous retrouvons entre autre :

• Build-essential : contient le compilateur gcc, le compilateur g++, make, etc…
• La librairie SQL Lite
• La librairie SSL

Une fois les dépendances installées, nous pouvons télécharger les sources d’Asterisk.                                                                              Commençons par créer un dossier pour les contenir.

mkdir /usr/src/asterisk
cd /usr/src/asterisk

Dans le dossier /usr/src/asterisk/ télécharger les sources d’Asterisk.                                                                                                                      Veillez à prendre la dernière version d’Asterisk en date (ici la version 18).

cd /usr/src/asterisk/
sudo wget http://downloads.asterisk.org/pub/telephony/asterisk/asterisk-18-current.tar.gz

Puis décompresser les sources, et entrer dans le dossier nouvellement créé.

sudo tar -xvzf asterisk-18-current.tar.gz
cd asterisk-18.X.X

Avant de compiler Asterisk, il faut s’assurer que le système dispose de toutes les dépendances.

Pour cela, entrer la commande suivante dans le dossier contenant les sources :

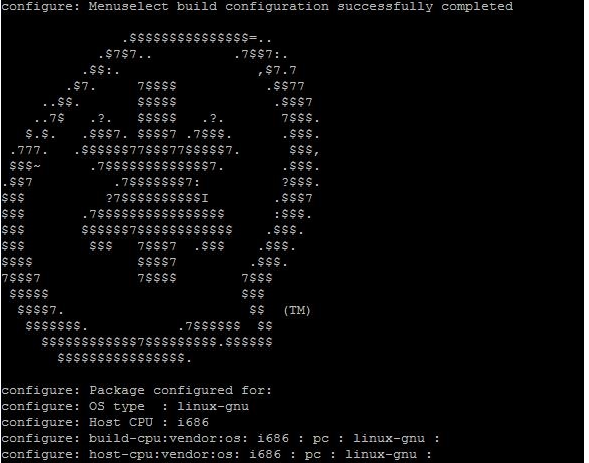

./configure

Si la vérification ne retourne pas de message d’erreur, vous pouvez alors continuer.

Dans le cas où il vous manque des dépendances, identifiez les, et ajouter les à la main (avec un apt-get install ou en les téléchargent à la main avec un wget).

Il faut ensuite choisir les options de compilation.

make menuselect

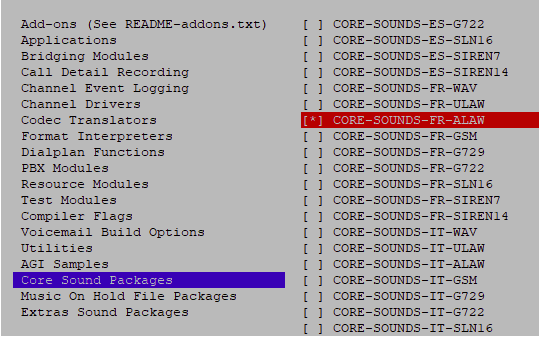

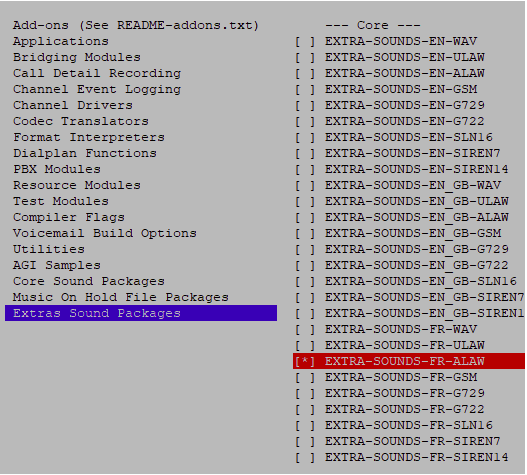

Vous pouvez aussi ajouter les sons en français dans les sections Core Sound Package, et Extras Sound Package.

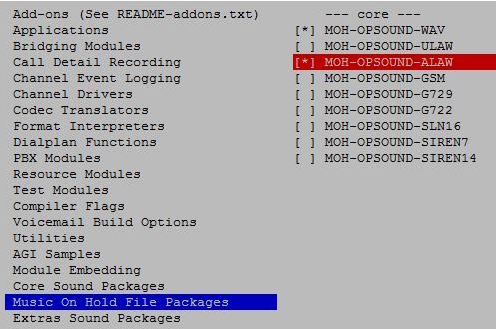

Vous pouvez aussi ajouter les musiques d’attente en format aLAW.

Lancer la compilation et l’installation.

make

make install

Il convient ensuite de créer les fichiers d’exemple de configuration.

make samples

Créer les scripts de démarrage.

make config

Enfin, vous pouvez lancer Asterisk.

/etc/init.d/asterisk start

Il est possible d’entrer dans la console d’Asterisk avec la commande suivante :

asterisk –r

03 - Configuration

1) Configuration PJSIP

Le fichier de configuration principal à modifier est le /etc/asterisk/pjsip.conf.

Transport UDP

Points critiques :
    • bind=0.0.0.0:5160 — écoute sur toutes les interfaces, port 5160

[transport-udp]
type=transport
protocol=udp
bind=0.0.0.0:5160

Configuration des postes

Chaque poste nécessite trois sections : endpoint, auth, aor.

Toujours dans le fichier /etc/asterisk/pjsip.conf.

Poste 1000 (Yealink T41P - Matheo) :

[1000]
type=endpoint
context=interne
disallow=all
allow=alaw
allow=ulaw
aors=1000
auth=auth1000
callerid="Matheo" <1000>
direct_media=no        ; Empêche le bypass RTP direct entre téléphones


[auth1000]
type=auth
auth_type=userpass
username=1000
password=azerty

[1000]
type=aor
max_contacts=2
qualify_frequency=30

Répéter la même structure pour les postes 1001 et 1002 en adaptant les valeurs.

CRITIQUE : Sans qualify_frequency, les contacts restent en état 'NonQual' et les appels échouent avec 'provisoirement indisponible'. Asterisk ne sait pas si le téléphone est joignable.

Paramètres critique expliqués

Paramètre	Pourquoi c'est important
direct_media=no	Sans ce paramètre, Asterisk tente un bypass RTP direct entre téléphones. Ça échoue sur réseau local segmenté → audio unidirectionnel ou absent.

2) Dial Plan (extensions.conf)

Le dial plan est le cœur logique d'Asterisk : il définit comment chaque appel entrant est traité, routé et terminé. Il est structuré en contextes, extensions et priorités.

Structure du dial plan

[contexte]
exten => numéro, priorité, Application(paramètres)

Élément	Description	Exemple
Contexte	Groupe logique d'extensions. Un endpoint ne peut accéder qu'à son contexte.	[interne]
Extension (exten)	Numéro composé ou motif (_, X, Z, N...)	1000, _1XXX, s
Priorité	Ordre d'exécution. Commence à 1. n = next (priorité suivante).	1, 2, n
Application	Action à effectuer : Dial, Hangup, Playback, VoiceMail...	Dial(PJSIP/1000,30)

Configuration dans extension.conf

Le Dial plan se configure dans ce fichier : /etc/asterisk/extension.conf

[general]
static=yes
writeprotect=no
clearglobalvars=no

[interne]

#Téléphone 1000
exten => 1000,1,Dial(PJSIP/1000,30)
exten => 1000,2,Hangup()

#Téléphone 1001
exten => 1001,1,Dial(PJSIP/1001,30)
exten => 1001,2,Hangup()

#Téléphone 1002
exten => 1002,1,Dial(PJSIP/1002,30)
exten => 1002,2,Hangup()

Le timeout de 30 secondes (paramètre Dial) déclenche le Hangup si personne ne répond.
Après modification : sudo asterisk -rx "dialplan reload"

Rechargement du  dial plan

sudo asterisk -rx "dialplan reload"
sudo asterisk -rx "dialplan show interne"  ; Affiche le contexte interne

2) Configuration des téléphone IP

Yealink T41P et T31P

Accès à l'interface web : ouvrir un navigateur et saisir http://<IP_du_téléphone>.

Naviguer vers Account → Account 1 et renseigner les champs suivants :

Identifiants par défaut : admin / admin.

Champ	Valeur pour 1000	Valeur pour 1001	Description
Label	1000	1001	Nom affiché sur le téléphone
Display Name	Service Comptabilité	Service Informatique	Identité appelant
Register Name	1000	1001	Username SIP (doit correspondre à pjsip.conf)
Username	1000	1001	Identifiant d'authentification
Password	azerty	azerty	Mot de passe SIP
Server Host	192.168.10.69	192.168.10.69	IP du serveur Asterisk
Port	5160	5160	Port SIP d'Asterisk (pas le défaut 5060 !)
Transport	UDP	UDP	Protocole de transport
Server Expires	3600	3600	Durée d'enregistrement en secondes

Le port 5160 est non standard. S'assurer que les téléphones pointent bien sur 5160 et non le port par défaut 5060, sinon l'enregistrement échoue silencieusement.

Point de vigilance

• Toujours vérifier que le mode DND est désactivé (Features → Forward & DND → Etat NPD → "de"). Si activé, les appels entrants sont ignorés sans notification.DND (Ne Pas Déranger)

• Au décrochage, l'audio sort par défaut via le combiné. Appuyer sur le bouton haut-parleur pour basculer. Le bouton casque active la sortie jack.Mode audio

• Le message "Update Skipped" au redémarrage est normal si aucun serveur de provisioning n'est configuré. Il n'affecte pas le fonctionnement.Mise à jour firmware

• Après modification de la configuration, toujours redémarrer le téléphone via Settings → Upgrade → Reboot pour forcer le re-enregistrement SIP.Redémarrage

04 - Maintenance

1) Diagnostic et dépannage

Commandes de diagnostic Asterisk

Commande	Usage
asterisk -rx "pjsip show contacts"	État des enregistrements : Avail/NonQual/Unreachable + RTT
asterisk -rx "pjsip show endpoints"	État global des endpoints configurés
asterisk -rx "pjsip show endpoint 1000"	Détail d'un endpoint spécifique
asterisk -rx "core show channels"	Appels actifs en cours
asterisk -rx "dialplan show interne"	Afficher le contexte du dial plan
asterisk -rx "module reload res_pjsip.so"	Recharger PJSIP à chaud
asterisk -rx "dialplan reload"	Recharger extensions.conf
asterisk -rvvvv	Console interactive avec niveau de verbosité 4

Activation des logs SIP et RTP

Depuis la console Asterisk (asterisk -rvvvv) :

pjsip set logger on    ; Active les logs SIP complets (INVITE, OPTIONS, 200 OK...)
rtp set debug on       ; Active les logs RTP (flux audio)
pjsip set logger off   ; Désactive (important en prod, très verbeux)
rtp set debug off

Vérification réseau

# Vérifier qu'Asterisk écoute sur le bon port
sudo ss -ulnp | grep 5160

# Tester la connectivité vers les téléphones
ping -c 4 192.168.10.67   # Yealink T41P
ping -c 4 192.168.10.66   # Yealink T31P

# Vérifier les logs Asterisk
sudo tail -f /var/log/asterisk/full
sudo tail -f /var/log/asterisk/messages

Problème fréquent

Symptôme	Cause probable	Solution
"Provisoirement indisponible"	Contact en état NonQual — téléphone non qualifié	Ajouter qualify_frequency=30 dans la section AOR. Vérifier DHCP/IP du téléphone.
Pas de son (audio absent)	external_signaling_address manquant → Asterisk annonce 127.0.0.1	Ajouter external_signaling_address et external_media_address dans le transport. Redémarrer Asterisk.
Audio unidirectionnel	direct_media=yes → bypass RTP échoue	Ajouter direct_media=no dans chaque endpoint.
Appel en absence sans sonnerie	DND activé sur le téléphone destinataire	Désactiver DND dans Features → Forward & DND → Etat NPD → "de".
Téléphone non enregistré (croix rouge)	Port SIP incorrect, mauvaise IP serveur, ou mot de passe erroné	Vérifier la config du téléphone : IP Asterisk, port 5160, username/password.
Contact Unavail après redémarrage VM	Téléphone garde l'ancienne IP du serveur en cache	Redémarrer le téléphone. Vérifier que la réservation DHCP d'Asterisk est correcte.
Module reload sans effet sur le transport	Le transport PJSIP ne se recharge pas à chaud	sudo systemctl restart asterisk
Appels impossibles, pas de connectivité VM	VM attachée au mauvais bridge Proxmox	Changer vmbr0 → vmbr1 dans les paramètres réseau de la VM Proxmox.

2) Sécurité de l'infrastructure VoIP

Menaces courantes

Menace	Description	Impact
Scan SIP (SIPVicious)	Robots qui scannent le port 5060 à la recherche de serveurs Asterisk	Tentatives d'enregistrement non autorisé
Brute force	Attaque par dictionnaire sur les credentials SIP	Accès non autorisé, frais téléphoniques
Toll fraud	Utilisation du serveur pour passer des appels internationaux payants	Factures exorbitantes
Écoute RTP	Capture des flux audio RTP sur le réseau	Violation de la confidentialité
Déni de service (DoS)	Flood de paquets SIP pour saturer le serveur	Interruption de service

Mesures de sécurité recommandées

    •  (5060 → 5160 ou autre) pour réduire les scans automatisés.Changer le port SIP par défaut
    •  Minimum 16 caractères, mélange de lettres, chiffres et symboles.Mots de passe complexes
    •  Bloquer automatiquement les IPs effectuant trop de tentatives d'authentification.Fail2ban
    •  Utiliser les listes de contrôle d'accès du Cisco ISR pour n'autoriser le trafic SIP qu'en provenance du VLAN 20.ACL réseau
    •  Isoler les téléphones du reste du réseau — déjà en place dans ce projet.VLAN dédié
    •  Chiffrer le flux audio RTP avec SRTP pour les environnements sensibles.SRTP
    •  Modules Asterisk non utilisés (DAHDI, chan_skinny...) doivent être désactivés.Désactiver les services inutiles

Installation de Fail2ban pour Asterisk

Fail2ban est un outil qui surveille les fichiers de logs d'Asterisk et bloque automatiquement les adresses IP qui font trop de tentatives d'authentification SIP échouées (brute force sur les mots de passe des postes).

sudo apt install -y fail2ban

# Créer /etc/fail2ban/jail.local
[asterisk]
enabled = true
port = 5160
filter = asterisk
logpath = /var/log/asterisk/full
maxretry = 5
bantime = 3600

sudo systemctl restart fail2ban
sudo fail2ban-client status asterisk

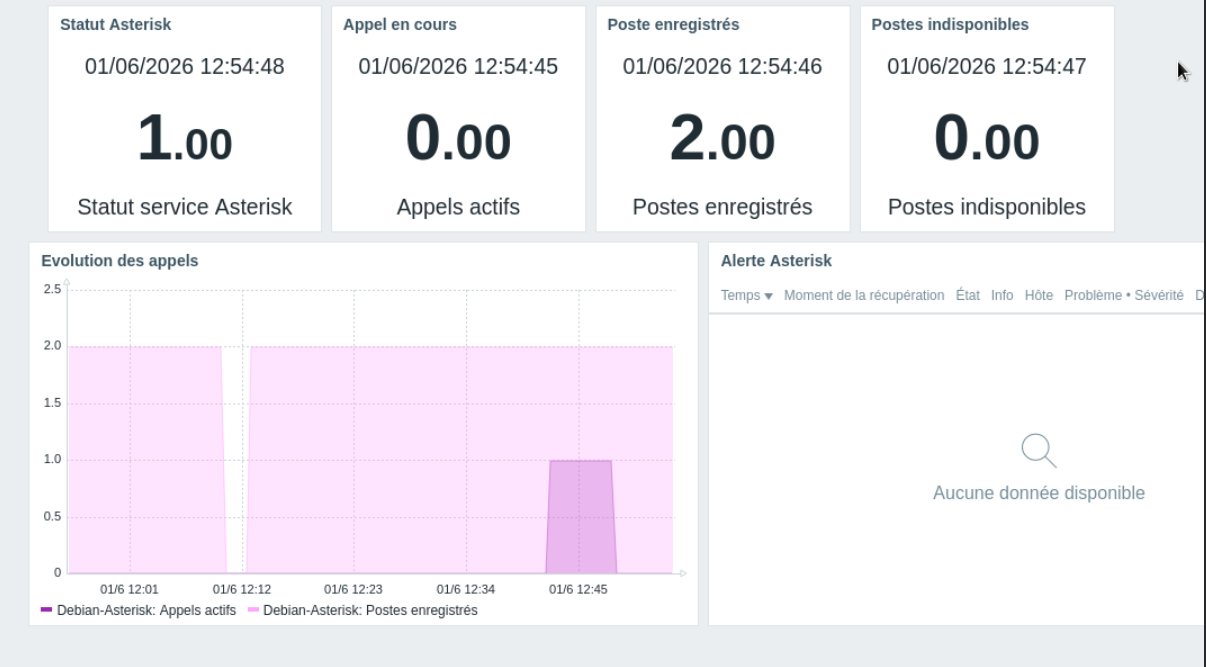

3) Supervision avec Zabbix

Éléments à superviser

Élément	Méthode	Seuil d'alerte
Service Asterisk	Check process "asterisk"	Alerte si arrêté > 1 min
Nombre d'appels actifs	AMI ou script	Alerte si > seuil configuré
Enregistrements SIP	Script pjsip show contacts	Alerte si endpoint Unreachable
Connectivité téléphones	ICMP ping	Alerte si téléphone injoignable
Logs d'erreurs	Log monitoring	Alerte sur ERROR/WARNING répétés

05 - Script

1) Script d'administration Bash

Ce script centralise les opérations courantes d'administration de l'infrastructure VoIP.

##############################################################
# Auteur : mkermorvant                                       #
# Date de modification : 20260511                            #
#                                                            #
# Description : Management Asterisk                          #
#                                                            #
##############################################################
#! /bin/bash                                                 #
#                                                            #
##############################################################
# Variables :
echo ""
ASTERISK="192.168.99.9"
TEL_1000="192.168.10.67"
TEL_1001="192.168.10.66"

#Code couleur ANSI pour l'affichage terminal
VERT='\033[0;32m'
ROUGE='\033[0;31m'
JAUNE='\033[0;33m'
NEUTRE='\033[0m'
BLEU='\033[0;36m'

PS3="Qu'elle action souhaiter vous exécuter : "
OPTIONS=( "Statut Serveur Asterisk" "Ping" "Contacts" "Appels en cours" "Redémarrage Serveur Assterisk" "Rechargement Config" "Quitter" )

##############################################################
#Boucle principale : réaffiche le menu après chaque action
while true; do
	clear
	echo -e "${BLEU}###############################################################"
	echo "#                                                             #"
	echo "#                      Admin Asterisk                         #"
	echo "#                                                             #"
	echo "###############################################################"
	echo "#                                                             #"
	echo "#		Liste Options :                               #"
	echo "#                                                             #"
	echo "#		1) Statut Serveur                             #"
	echo "#		2) Ping Téléphones                            #"
	echo "#		3) Liste Contacts                             #"
	echo "#		4) Liste Appel                                #"
	echo "#		5) Redémarage Asterisk                        #"
	echo "#		6) Rechargement Config                        #"
	echo "#		7) Quitter                                    #"
	echo "#                                                             #"
	echo -e "###############################################################${NEUTRE}"

##############################################################

	#Lecture du choix
	echo -ne " Votre choix : "
	read REPLY

	#Traitement du choix via case
	case $REPLY in
		1)
			echo -e "${VERT}=== Statut du Serveur Asterisk ===${NEUTRE}"
			sudo systemctl status asterisk.service	#Affiche l'état du service systemd
			echo ""
			;;
		2)
			echo -e "${VERT}=== Ping Asterisk vers Téléphones ===${NEUTRE}"
			# 3 paquets ICMP envoyés, résultat coloré selon le succès ou l'échec
			ping -c 3 $TEL_1000 && echo -e "${VERT}1000 OK${NEUTRE}" || echo -e "${VERT}1000 KO${NEUTRE}"
			echo ""
			ping -c 3 $TEL_1001 && echo -e "${VERT}1001 OK${NEUTRE}" || echo -e "${ROUGE}1001 KO${NEUTRE}"
			echo ""
			;;
		3)
			echo -e "${VERT}=== Liste contacts Asterisk ===${NEUTRE}"
			sudo asterisk -rx "pjsip show contacts"	#Commande exécuté dans la CLI asterisk
			echo""
			;;
		4)
			echo -e "${VERT}=== Liste d'appel en cours ===${NEUTRE}"
			sudo asterisk -rx "core show channels"	#Liste les canaux actifs
			echo ""
			;;
		5)
			echo -e "${VERT}=== Redémarage du Serveur Asterisk ===${NEUTRE}"
			sudo systemctl restart asterisk.service	#Redemmarre le service
			echo ""
			;;
		6)
			echo -e "${VERT}=== Rechargement de la Configuration ===${NEUTRE}"
			sudo asterisk -rx "module reload res_pjsip.so"	#Recharge le module PJSIP
			sudo asterisk -rx "dialplan reload"		#Recharge le plan de numérotation
			echo ""
			;;
		7)
			echo -e "${JAUNE}=== Quitter ===${NEUTRE}"
			break	#Sort de la boucle While
			echo ""
			;;
		*)
			#Toute saisie non reconnue
			echo -e "${ROUGE}=== Option invalide, veuillez réessayer ===${NEUTRE}"
			echo ""
			;;
	esac

	#Pause avant de réafficher le menu
	echo -ne "Appuie sur Entrée..."
	read
done

Point Accès Wi-Fi

01 - Description

1) Architecture du projet

Le projet IRS nécessite la mise en place d'un accès WiFi dédié aux visiteurs. Cet accès doit être totalement isolé du réseau interne de l'établissement afin de garantir la sécurité des équipements et des données.

Le réseau visiteurs est diffusé par un point d'accès WiFi Cisco WAP150, configuré en mode autonome (sans contrôleur WLC). Il est segmenté via le VLAN 40, indépendant des autres VLANs du réseau.

2) Objectifs

    • Fournir un accès WiFi fonctionnel aux visiteurs du projet IRS

    • Isoler le trafic visiteurs du reste de l'infrastructure réseau

    • Sécuriser l'accès par authentification WPA Personal

    • Empêcher la communication entre les clients WiFi visiteurs (Channel Isolation)

2) Matériels utilisée

Paramètre	Valeur
Équipement	Cisco WAP150
Adresse IP de gestion	192.168.10.200
VLAN de gestion	VLAN 40
Interface web	https://192.168.10.200
Identifiant par défaut	cisco

3) Plan d'adressage

Équipement	VLAN	Adresse IP	Rôle
AP Cisco WAP150	10	192.168.10.200	Point d'accès WiFi
Sous-interface routeur	40	192.168.40.x	Passerelle VLAN 40
Clients visiteurs	40	192.168.40.x (DHCP)	Accès Internet visiteurs

4) Architecture réseau

Schéma d'ensemble

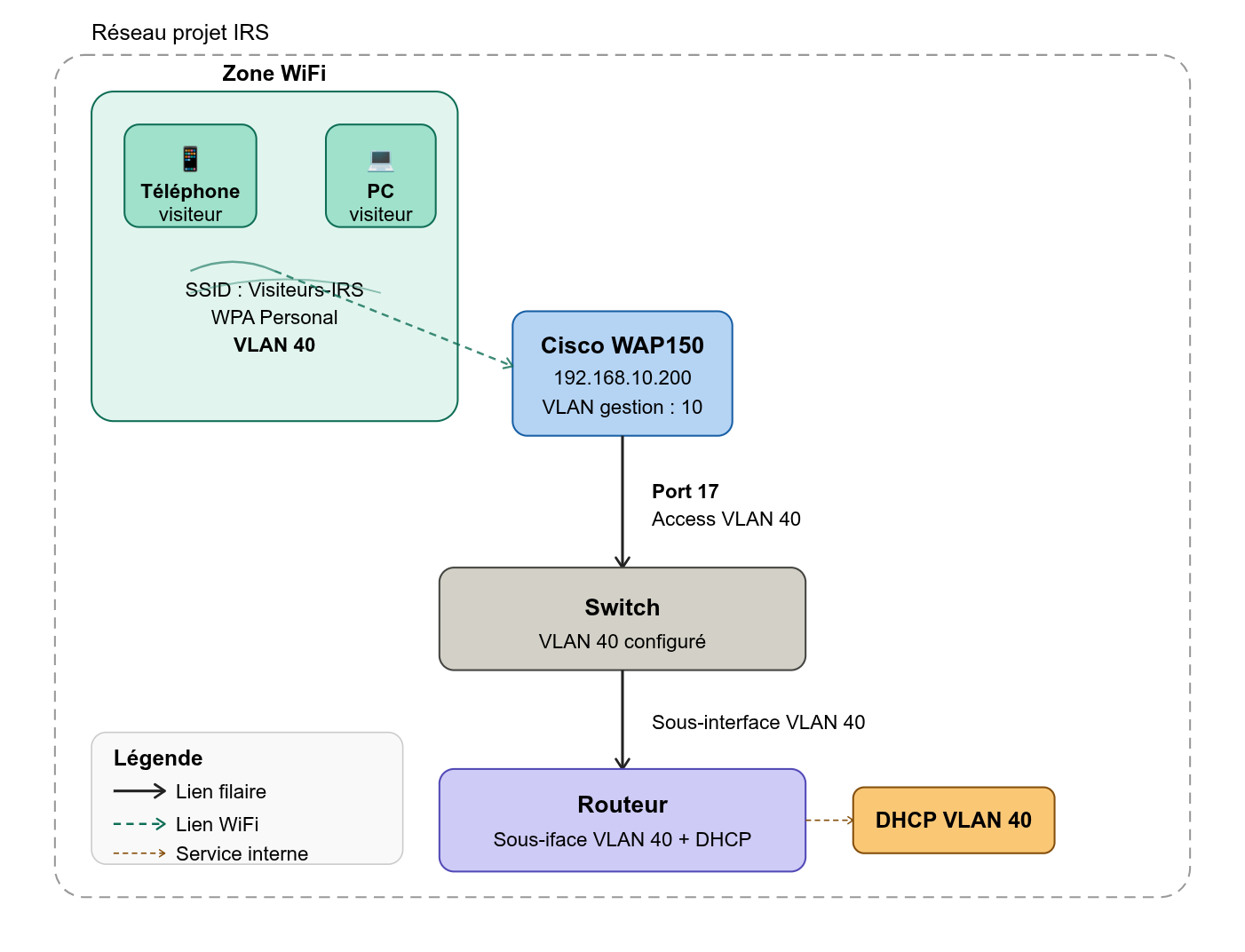

Le schéma ci-dessous présente l'intégration du point d'accès dans l'infrastructure réseau du projet IRS.

02 - Installation

1) Prérequis

Matériel nécessaire

    • Point d'accès Cisco WAP150
    • Switch compatible PoE (Power over Ethernet) ou injecteur PoE
    • Câble RJ45 (Cat5e ou supérieur)
    • PC avec navigateur web pour la configuration
    • Câble console USB (optionnel, pour accès CLI)

Prérequis réseau

    • VLAN 40 créé et configuré sur le switch et le routeur
    • Service DHCP actif pour le VLAN 40 sur le routeur
    • Port switch dédié à l'AP configuré en access VLAN 40

Vérifier que le port switch est bien en mode access VLAN 40 avant de brancher l'AP. Un port en mode trunk ou sur le mauvais VLAN empêchera l'accès à l'interface web

2 ) Installation physique

Branchement

    1. Choisir un emplacement adapté pour couvrir la zone visiteurs
    2. Brancher le câble RJ45 entre le port Ethernet de l'AP et le port 17 du switch
    3. L'AP s'alimente via PoE — aucune alimentation électrique séparée nécessaire
    4. Attendre environ 2 minutes le démarrage complet de l'AP
    5. Vérifier que les LEDs de l'AP et du switch s'allument correctement

Vérification du port switch

Depuis la console du switch, vérifier la configuration du port 17 :

show interfaces GigabitEthernet0/17 switchport

Le résultat doit afficher :
    • Administrative Mode : static access
    • Access Mode VLAN : 40

Si le port n'est pas sur le VLAN 40, le configurer avec les commandes suivantes :

configure terminal
interface GigabitEthernet0/17
switchport mode access
switchport access vlan 40
end
write memory

3) Premier accès à l'interface web

Accès via naviguateur

    6. Ouvrir un navigateur web (Firefox ou Edge recommandé)
    7. Saisir l'adresse : https://192.168.10.200
    8. Accepter l'avertissement de certificat auto-signé
    9. Se connecter avec les identifiants par défaut :

Champ	Valeur par défaut
Nom d'utilisateur	cisco
Mot de passe	cisco

Le protocole HTTP simple (port 80) est désactivé par défaut sur le WAP150. Utiliser impérativement HTTPS. En cas de chargement infini, vérifier que l'URL commence bien par https://.

03 - Configuration

1) Topologie réseau Wi-Fi

L'infrastructure Wi-Fi est isolée du réseau de production via le VLAN 40. Le tableau suivant récapitule l'adressage réseau utilisé :

Élément	VLAN	Adresse IP	Masque
WAP150 (gestion)	VLAN 40	192.168.10.198	/27
Réseau VLAN 40	VLAN 40	192.168.10.192	/27
Passerelle VLAN 40	VLAN 40	192.168.10.194	/27
Plage DHCP visiteurs	VLAN 40	192.168.10.196 – .222	/27
Port switch	Fa0/23 (trunk)	—	—

Le port Fa0/23 du switch Cisco est configuré en mode trunk et autorise le VLAN 40 ainsi que le VLAN natif. Le DHCP snooping est activé sur ce port en mode trusted pour autoriser les réponses DHCP provenant du serveur.

2) Configuration du réseau sans fil (SSID)

Paramètre	Valeur configurée
Nom du réseau (SSID)	Visiteurs-IRS
Diffusion du SSID	Activée
VLAN associé	VLAN 40
Bande de fréquence	2,4 GHz
Standard	802.11b/g/n
Canal	Auto (sélection automatique)
Puissance d'émission	100 % (pleine puissance)
Isolation clients	Activée (clients isolés entre eux)
Chiffrement	WPA2 Personal

Le SSID Visiteurs-IRS est dédié aux accès des visiteurs et invités. L'isolation des clients est activée afin d'empêcher toute communication directe entre les postes connectés au Wi-Fi. Seul l'accès à travers le portail captif NoDogSplash est autorisé.

Affectation VLAN sur l'interface réseau

L'interface Ethernet du WAP150 est configurée en mode trunk pour transporter à la fois le VLAN de gestion (VLAN 99) et le VLAN visiteurs (VLAN 40).

Configuration trunk côté switch (port Fa0/23)

Switch(config)# interface FastEthernet0/23
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan 40,99
Switch(config-if)# ip dhcp snooping trust
Switch(config-if)# spanning-tree portfast

Configuration VLAN côté WAP150

Dans l'interface web du WAP150, les paramètres VLAN sont accessibles via le menu Advanced > VLAN & Radio Settings. Le SSID Visiteurs-IRS est associé au VLAN 40.



Intégration du portail captif NoDogSplash

Le portail captif NoDogSplash est déployé sur une machine virtuelle Debian 12 hébergée sur Proxmox. Cette VM joue le rôle de passerelle pour le VLAN 40 et intercepte les requêtes HTTP des clients Wi-Fi pour les rediriger vers une page d'authentification.

Élément	Détail
OS de la VM	Debian 12 (Bookworm)
Interface LAN (VLAN 99)	ens18 — accès gestion / supervision
Interface Wi-Fi (VLAN 40)	ens19 — 192.168.10.194/27
Logiciel portail captif	NoDogSplash (sources GitHub)
Port d'écoute	TCP 2050
Démarrage	Service systemd (nodogsplash.service)

Le flux d'un client visiteur se déroule comme suit : le poste obtient une adresse IP du DHCP du VLAN 40, puis toutes ses requêtes HTTP sont interceptées par NoDogSplash et redirigées vers le portail de connexion. Après validation sur la page d'accueil, l'accès au réseau est autorisé.

04 - Sécurité

1) Choix du protocole de chiffrement Wi-Fi

L'un des premiers choix à effectuer pour sécuriser un réseau sans fil est le protocole de chiffrement. Contrairement aux réseaux filaires, les ondes radio se propagent au-delà des murs et peuvent être captées par tout équipement situé à portée. Sans chiffrement, toutes les données échangées seraient lisibles en clair par n'importe quel observateur passif.

Quatre générations de protocoles existent. Le tableau suivant les compare afin de justifier le choix retenu pour le projet IRS-SI.

Protocole	Chiffrement	Authentification	Niveau sécurité	Statut
WEP (1999)	RC4 – 40/104 bits	Clé partagée	Très faible	Obsolète
WPA-TKIP (2003)	RC4 + TKIP	PSK / 802.1X	Faible	Déprécié
WPA2-AES (2004)	AES-CCMP 128 bits	PSK / 802.1X	Bon	Retenu ✔
WPA3-SAE (2018)	AES-CCMP + SAE	SAE / 802.1X	Excellent	Non supporté

WEP — Wired Equivalent Privacy (1999)
WEP est le premier protocole de sécurité Wi-Fi standardisé. Il utilise l'algorithme de chiffrement RC4 avec des clés de 40 ou 104 bits. Dès 2001, des chercheurs ont démontré que le vecteur d'initialisation (IV) de seulement 24 bits est réutilisé trop rapidement, ce qui permet à un attaquant de retrouver la clé en quelques minutes avec des outils comme aircrack-ng. WEP est formellement interdit dans tout réseau professionnel depuis 2004.

Attention : WEP ne doit jamais être utilisé. Même un réseau sans données sensibles peut servir de point d'entrée vers l'infrastructure interne.

WPA-TKIP — Wi-Fi Protected Access (2003)
WPA avec TKIP a été conçu comme solution transitoire dans l'attente de WPA2. Il corrige les failles de WEP en ajoutant un compteur de séquence de trames et en renouvelant dynamiquement les clés. Cependant, des attaques de type TKIP MIC ont été publiées dès 2008, puis l'attaque Beck-Tews (2009) a permis de déchiffrer des paquets courts. WPA-TKIP est déprécié depuis 2012 par le standard 802.11.

WPA2-AES-CCMP — Protocole retenu pour le projet
WPA2 utilise le chiffrement AES (Advanced Encryption Standard) en mode CCMP (Counter Mode with CBC-MAC Protocol), avec des clés de 128 bits. AES est un algorithme symétrique standardisé par le NIST en 2001 et n'a à ce jour fait l'objet d'aucune attaque pratique sur des implémentations correctes. WPA2 est le standard de facto dans les environnements professionnels depuis 2006.

Bonne pratique : WPA2-Personal avec AES-CCMP est retenu pour le SSID Visiteurs-IRS. Ce choix offre un niveau de sécurité adapté à un réseau invités tout en étant compatible avec l'ensemble des terminaux mobiles actuels.



WPA3-SAE — Évolution non déployée
WPA3, introduit en 2018, remplace l'échange de clé PSK par le protocole SAE (Simultaneous Authentication of Equals), basé sur l'échange Diffie-Hellman. SAE élimine les attaques par dictionnaire hors ligne sur le mot de passe, car chaque tentative d'authentification nécessite une interaction réseau. WPA3 n'est pas supporté par le firmware 1.1.4.0 du Cisco WAP150 et ne peut donc pas être déployé dans le cadre actuel du projet.

2) Authentification et contrôle d'accès

Le contrôle d'accès au réseau Wi-Fi repose sur deux mécanismes complémentaires : l'authentification au niveau du protocole Wi-Fi (WPA2-PSK) et le contrôle applicatif via le portail captif NoDogSplash, qui intervient après l'association au réseau.

WPA2 Personal (PSK) - Premier niveau

En mode WPA2-Personal, un mot de passe commun (Pre-Shared Key) est configuré sur le point d'accès. Tous les clients doivent le connaître pour s'associer au SSID. Cette méthode est adaptée à un réseau visiteurs où les terminaux sont variés et non gérés par l'entreprise.

La clé PSK subit une dérivation cryptographique PBKDF2-HMAC-SHA1 avec 4096 itérations pour produire la PMK (Pairwise Master Key) de 256 bits. Cette PMK n'est jamais transmise sur le réseau.

Politique appliquée au mot de passe Wi-Fi

Critère	Règle appliquée
Longueur minimale	12 caractères
Composition	Majuscules + minuscules + chiffres
Durée de validité	Renouvellement mensuel recommandé
Diffusion	Via le portail captif après validation de l'identité
Stockage	Hash PBKDF2 côté WAP150, jamais en clair

Portail captif NoDogSplash - Second niveau de contrôle

Le portail captif constitue le deuxième niveau d'authentification. Même si un visiteur connaît le mot de passe WPA2, ses requêtes HTTP sont interceptées par la VM NoDogSplash jusqu'à ce qu'il accepte les conditions d'utilisation sur la page du portail.

Flux d'authentification

Le flux complet d'un client visiteur se déroule en cinq étapes :
    1. Association Wi-Fi : le terminal se connecte au SSID Visiteurs-IRS avec le mot de passe WPA2.
    2. Obtention d'une adresse IP : le serveur DHCP du VLAN 40 attribue une adresse dans la plage 192.168.10.196–222/27.
    3. Interception HTTP : NoDogSplash redirige toute requête HTTP vers sa page d'accueil (port TCP 2050).
    4. Validation : le visiteur accepte les conditions d'utilisation sur le portail.
    5. Accès autorisé : NoDogSplash lève le blocage et laisse passer le trafic du client vers internet.

3) Isolation et segmentation réseau

La segmentation réseau est le principe de défense qui consiste à diviser l'infrastructure en zones étanches. Même si un attaquant pénètre dans l'une d'elles, il ne peut pas accéder aux autres sans franchir des contrôles supplémentaires.

Isolation des clients Wi-Fi

L'isolation des clients interdit toute communication directe entre les terminaux connectés au même SSID. Sans cette mesure, deux visiteurs sur le même réseau pourraient s'attaquer mutuellement via des techniques comme l'ARP spoofing ou le scan de ports.

Lorsque l'isolation est activée sur le WAP150, le point d'accès bloque au niveau de la couche 2 (Ethernet) tout échange de trames entre clients. Un client ne peut envoyer des trames qu'en direction de la passerelle par défaut (la VM NoDogSplash, 192.168.10.194). Les trames destinées à d'autres clients sont silencieusement supprimées par le WAP150.

Segmentation par VLAN 40

Le réseau Wi-Fi visiteurs est entièrement isolé du réseau de production par l'utilisation du VLAN 40. Ce VLAN est dédié exclusivement aux clients sans fil et n'est pas routé vers les VLAN internes (VLAN 10 Gestion, VLAN 20 Administration, VLAN 30 Commercial, etc.).

VLAN	Usage	Réseau	Accès depuis VLAN 40
VLAN 10	Gestion	192.168.10.0/27	Interdit
VLAN 20	Administration	192.168.10.32/27	Interdit
VLAN 30	Commercial	192.168.10.64/27	Interdit
VLAN 40	Wi-Fi visiteurs	192.168.10.192/27	Natif — DHCP 196-222
VLAN 99	LAN VMs / gestion	192.168.10.128/26	Interdit (sauf passerelle)

Le routeur Cisco ISR 4321 est configuré pour bloquer tout routage inter-VLAN depuis le VLAN 40 vers les VLAN de production. Seul le trafic à destination d'internet (ou des ressources explicitement autorisées) est permis après validation sur le portail captif.

Rôle de la VM  NoDogSplash comme point de contrôle unique

La VM NoDogSplash (Debian 12) est le seul point de transit entre le VLAN 40 (Wi-Fi visiteurs) et le reste du réseau. Son architecture réseau est la suivante :

Interface VM	VLAN	Adresse IP	Rôle
ens18	VLAN 99	Adresse DHCP	Gestion / supervision Zabbix
ens19	VLAN 40	192.168.10.194/27	Passerelle des clients Wi-Fi

Les clients Wi-Fi utilisent 192.168.10.194 comme passerelle par défaut. Tout leur trafic transite obligatoirement par la VM, qui peut ainsi appliquer des règles iptables pour filtrer ou journaliser les connexions avant de les transmettre.

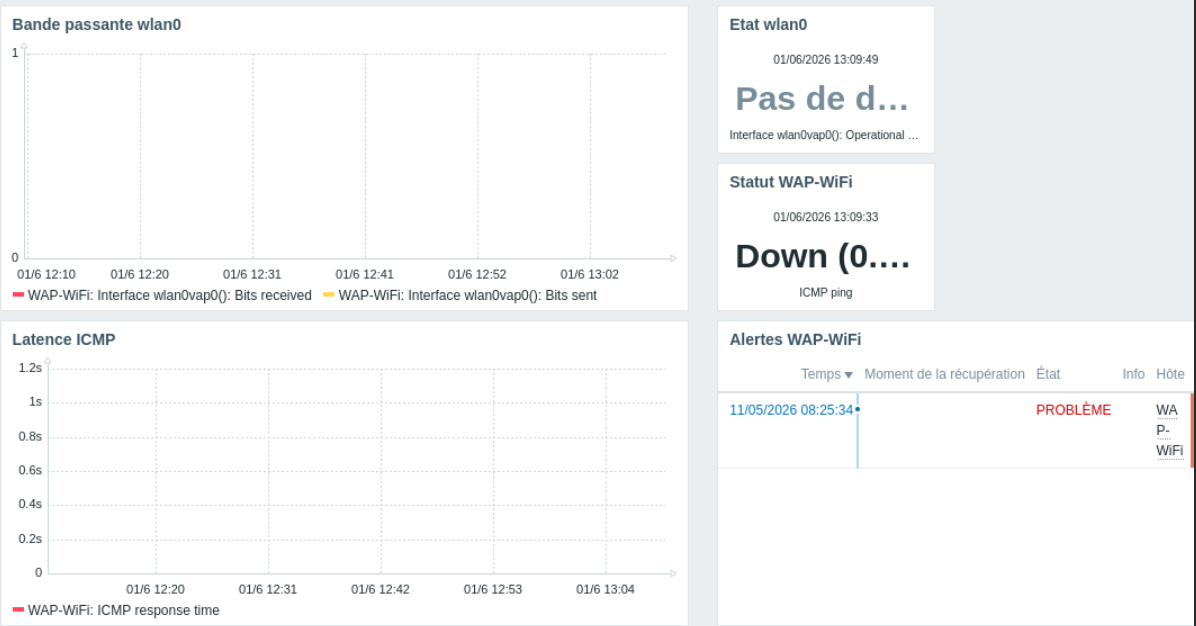

3) Supervision

La supervision permet de détecter des comportements anormaux (saturation de la bande passante, nombre inhabituel de clients associés, perte de connectivité) et d'alerter l'administrateur avant qu'un incident ne se transforme en incident de sécurité majeur.

Choix de SNMPv3

Le protocole SNMP (Simple Network Management Protocol) est le standard de supervision des équipements réseau. Trois versions coexistent, avec des niveaux de sécurité très différents :

Version	Authentification	Chiffrement	Recommandation
SNMPv1	Community string en clair	Aucun	À proscrire
SNMPv2c	Community string en clair	Aucun	Déconseillé
SNMPv3 noAuthNoPriv	Utilisateur, sans auth	Aucun	Insuffisant
SNMPv3 authNoPriv	SHA-1 ou MD5	Aucun	Acceptable
SNMPv3 authPriv	SHA-1	DES / AES	Retenu ✔

SNMPv1 et v2c transmettent le nom de communauté (équivalent d'un mot de passe) en clair sur le réseau. Un simple sniffeur (Wireshark) suffit à l'intercepter et à prendre le contrôle de l'équipement. SNMPv3 en mode authPriv apporte une authentification forte par HMAC-SHA1 et un chiffrement du contenu des échanges par DES ou AES.

Configuration SNMPv3 appliquée

Paramètre	Valeur configurée
Utilisateur SNMP	zabbix
Niveau de sécurité	authPriv (authentification + chiffrement)
Protocole authentification	SHA-1 (HMAC)
Protocole chiffrement	DES (Data Encryption Standard)
Mot de passe auth	Zabbix123 (à renforcer en production)
Mot de passe chiffrement	Zabbix123 (à renforcer en production)
Version SNMP côté Zabbix	SNMPv3
OID supervisés	ifInOctets, ifOutOctets, ifOperStatus, sysUpTime

05 - NoDogSplash

1) Qu'est ce que NoDogSplash

NoDogSplash est un logiciel open source de portail captif léger, conçu pour les systèmes Linux embarqués. Un portail captif est un mécanisme réseau qui intercepte le trafic HTTP d'un client nouvellement connecté à un réseau Wi-Fi et le redirige vers une page web de bienvenue, avant de lui accorder un accès complet à internet ou aux ressources autorisées. Ce type de système est fréquemment rencontré dans les hôtels, aéroports, restaurants ou tout établissement proposant un accès Wi-Fi public.

Techniquement, NoDogSplash s'installe sur une machine Linux faisant office de passerelle (routeur) entre le réseau sans fil et le réseau en amont. Il exploite le pare-feu netfilter (iptables) du noyau Linux pour bloquer par défaut tout le trafic des clients non authentifiés, à l'exception des requêtes DNS et des connexions vers le portail lui-même. Lorsqu'un client tente d'accéder à n'importe quelle page web, NoDogSplash intercepte la requête et retourne une réponse de redirection HTTP 302 vers l'adresse de son interface web interne.

Après que l'utilisateur a accepté les conditions d'utilisation sur la page du portail, NoDogSplash ajoute dynamiquement une règle iptables autorisant le trafic de ce client spécifique (identifié par son adresse MAC). L'accès reste ouvert jusqu'à expiration de la session ou déconnexion.

2) Obligation légal

En France, toute personne physique ou morale proposant un accès à internet au public est soumise à des obligations légales définies par la loi n°2004-575 du 21 juin 2004 pour la Confiance dans l'Économie Numérique (LCEN), complétée par le décret n°2011-219 du 25 février 2011. Ces textes imposent à tout opérateur de réseau Wi-Fi ouvert de conserver pendant une durée d'un an les données de connexion de ses utilisateurs, notamment les adresses IP attribuées, les horodatages de connexion et de déconnexion, ainsi que les identifiants techniques permettant d'identifier le terminal utilisé.

Cette obligation vise à permettre aux autorités judiciaires de remonter jusqu'à l'auteur d'une infraction commise via le réseau en cas de réquisition.

Dans le cadre du projet IRS-SI, la mise en place du portail captif NoDogSplash répond directement à cette exigence. En interceptant chaque connexion et en enregistrant l'adresse MAC du terminal, l'adresse IP attribuée et l'horodatage de la session, la VM NoDogSplash permet à la PME fictive de disposer d'une traçabilité minimale conforme à la législation. Sans ce mécanisme, l'entreprise s'exposerait à des sanctions pénales en cas d'utilisation illicite de son réseau par un visiteur, faute de pouvoir fournir les éléments d'identification requis par les autorités.

3) Utilité dans le projet IRS-SI

Dans le projet IRS-SI, le réseau Wi-Fi est dédié aux visiteurs et invités de la PME fictive. Ce réseau est isolé du réseau de production par le VLAN 40. NoDogSplash y joue trois rôles complémentaires :

    • Contrôle d'accès applicatif : même si un visiteur connaît le mot de passe WPA2, il ne peut pas naviguer sans valider le portail. Cela ajoute un second niveau d'authentification indépendant du chiffrement Wi-Fi.
    • Responsabilisation juridique : en affichant des conditions d'utilisation que le visiteur doit accepter explicitement, l'entreprise se protège légalement en cas d'utilisation abusive du réseau.
    • Point de journalisation : NoDogSplash peut enregistrer les connexions (adresse MAC, horodatage, durée de session), ce qui permet une traçabilité minimale conforme aux obligations légales françaises pour les opérateurs de réseaux Wi-Fi ouverts.

La VM NoDogSplash est déployée sur l'hyperviseur Proxmox avec deux interfaces réseau : ens18 connectée au VLAN 99 (LAN de gestion) et ens19 connectée au VLAN 40 (réseau Wi-Fi visiteurs) avec l'adresse 192.168.10.194/27. Elle constitue la passerelle par défaut de tous les clients Wi-Fi.

Caractéristique	Détail
Logiciel	NoDogSplash (sources GitHub — branche master)
Licence	GNU GPL v2
OS hôte	Debian 12 (Bookworm)
Hyperviseur	Proxmox VE
Interface VLAN 40	ens19 — 192.168.10.194/27
Interface VLAN 99	ens18 — adresse DHCP (gestion)
Port d'écoute portail	TCP 2050
Démarrage	Service systemd (nodogsplash.service)
Rôle réseau	Passerelle par défaut des clients VLAN 40

4) Installation depuis les sources GitHub

Clonage du dépôt

NoDogSplash est disponible sur GitHub. La branche master contient la version stable la plus récente. Le clonage s'effectue dans le répertoire de l'utilisateur courant.

cd /home/nodogsplash
git clone https://github.com/nodogsplash/nodogsplash.git
cd nodogsplash

Compilation

La compilation utilise les outils standards de build Linux. Aucune option particulière n'est nécessaire : NoDogSplash détecte automatiquement libmicrohttpd si le paquet de développement est installé.

make

# En cas d'erreur liée à libmicrohttpd :
# Vérifier : dpkg -l | grep libmicrohttpd-dev

Installation

La commande make install copie le binaire dans /usr/bin/ et les fichiers de configuration par défaut dans /etc/nodogsplash/.

make install

# Vérifier les fichiers installés :
ls /etc/nodogsplash/
which nodogsplash
nodogsplash --version

Fichier / Répertoire installé	Contenu
/usr/bin/nodogsplash	Binaire principal
/etc/nodogsplash/nodogsplash.conf	Fichier de configuration principal
/etc/nodogsplash/htdocs/	Pages HTML du portail (splash page)
/etc/nodogsplash/htdocs/splash.html	Page d'accueil affichée au visiteur
/var/log/nodogsplash.log	Fichier de log (créé au démarrage)

5) Configuration de NoDogSplash

Le fichier de configuration principal se trouve dans /etc/nodogsplash/nodogsplash.conf. Il définit l'interface réseau sur laquelle NoDogSplash écoute, le port du portail, les règles de filtrage et les paramètres de session. Voici la configuration appliquée dans le projet IRS-SI :

#
# Nodogsplash Configuration File
#

# Parameter: GatewayInterface
# Default: NONE
#
# GatewayInterface is not autodetected, has no default, and must be set here.
# Set GatewayInterface to the interface on your router
# that is to be managed by Nodogsplash.
# Typically br-lan for the wired and wireless lan.
#
GatewayInterface ens19

# Parameter: WebRoot
# Default: /etc/nodogsplash/htdocs
#
# The local path where the splash page content resides.

# FirewallRuleSet: authenticated-users
#
# Control access for users after authentication.
# These rules are inserted at the beginning of the
# FORWARD chain of the router's filter table, and
# apply to packets that have come in to the router
# over the GatewayInterface from MAC addresses that
# have authenticated with Nodogsplash, and that are
# destined to be routed through the router.  The rules are
# considered in order, and the first rule that matches
# a packet applies to it.
# If there are any rules in this ruleset, an authenticated
# packet that does not match any rule is rejected.
# N.B.: This ruleset is completely independent of
# the preauthenticated-users ruleset.
#
#TrustedMACList 70:f3:5a:27:95:30
FirewallRuleSet authenticated-users {

# You may want to open access to a machine on a local
# subnet that is otherwise blocked (for example, to
# serve a redirect page; see RedirectURL).  If so,
# allow that explicitly here, e.g:
#  FirewallRule allow tcp port 80 to 192.168.254.254

# Your router may have several interfaces, and you
# probably want to keep them private from the GatewayInterface.
# If so, you should block the entire subnets on those interfaces, e.g.:
#  FirewallRule block to 192.168.0.0/16
#  FirewallRule block to 10.0.0.0/8

# Typical ports you will probably want to open up include
# 53 udp and tcp for DNS,
# 80 for http,
# 443 for https,
# 22 for ssh:
#  FirewallRule allow tcp port 53
#  FirewallRule allow udp port 53
#  FirewallRule allow tcp port 80
#  FirewallRule allow tcp port 443
#  FirewallRule allow tcp port 22
# Or for happy customers allow all
  FirewallRule allow all
# You might use ipset to easily allow/block range of ips, e.g.:
# FirewallRule allow ipset WHITELISTED_IPS
# FirewallRule allow tcp port 80 ipset WHITELISTED_IPS
}
# end FirewallRuleSet authenticated-users


# FirewallRuleSet: preauthenticated-users
#
# Control access for users before authentication.
# These rules are inserted in the PREROUTING chain
# of the router's nat table, and in the
# FORWARD chain of the router's filter table.
# These rules apply to packets that have come in to the
# router over the GatewayInterface from MAC addresses that
# are not on the BlockedMACList or TrustedMACList,
# are *not* authenticated with Nodogsplash.  The rules are
# considered in order, and the first rule that matches
# a packet applies to it. A packet that does not match
# any rule here is rejected.
# N.B.: This ruleset is completely independent of
# the authenticated-users and users-to-router rulesets.
#
#TrustedMACList 70:f3:5a:27:95:30
FirewallRuleSet preauthenticated-users {
# For preauthenticated users to resolve IP addresses in their
# initial request not using the router itself as a DNS server.
# Leave commented to help prevent DNS tunnelling

FirewallRule allow tcp port 53
FirewallRule allow udp port 53
FirewallRule allow to 192.168.99.0/28
# For splash page content not hosted on the router, you
# will want to allow port 80 tcp to the remote host here.
# Doing so circumvents the usual capture and redirect of
# any port 80 request to this remote host.
# Note that the remote host's numerical IP address must be known
# and used here.
#  FirewallRule allow tcp port 80 to 123.321.123.321
}
# end FirewallRuleSet preauthenticated-users


# FirewallRuleSet: users-to-router
#
# Control access to the router itself from the GatewayInterface.
# These rules are inserted at the beginning of the
# INPUT chain of the router's filter table, and
# apply to packets that have come in to the router
# over the GatewayInterface from MAC addresses that
# are not on the TrustedMACList, and are destined for
# the router itself.  The rules are
# considered in order, and the first rule that matches
# a packet applies to it.
# If there are any rules in this ruleset, a
# packet that does not match any rule is rejected.
#
#TrustedMACList 70:f3:5a:27:95:30
FirewallRuleSet users-to-router {
 # Nodogsplash automatically allows tcp to GatewayPort,
 # at GatewayAddress, to serve the splash page.
 # However you may want to open up other ports, e.g.
 # 53 for DNS and 67 for DHCP if the router itself is
 # providing these services.
    FirewallRule allow udp port 53
    FirewallRule allow tcp port 53
    FirewallRule allow udp port 67
 # You may want to allow ssh, http, and https to the router
 # for administration from the GatewayInterface.  If not,
 # comment these out.
   FirewallRule allow tcp port 22
   FirewallRule allow tcp port 80
   FirewallRule allow tcp port 443
   FirewallRule allow to 192.168.99.0/28
}

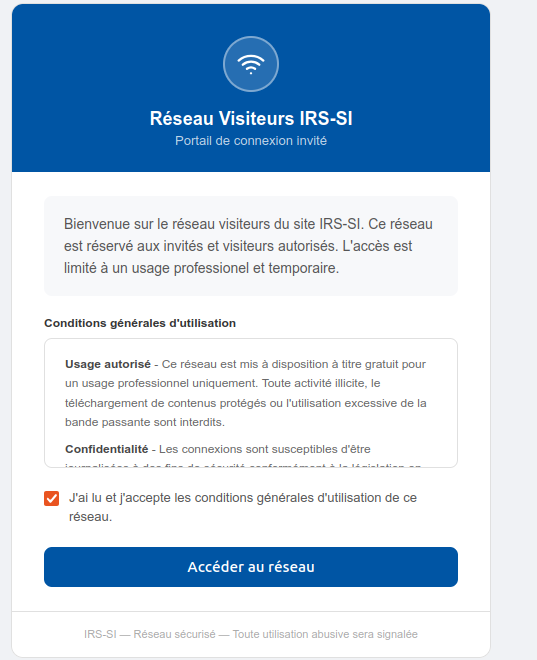

Page d'accueil du portail

La page affichée aux visiteurs est définie dans /etc/nodogsplash/htdocs/splash.html. La page par défaut fournie par NoDogSplash suffit pour les besoins du projet. Elle contient un bouton permettant au visiteur d'accepter les conditions d'utilisation et de valider son accès.

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Portail de Connexion</title>
      <style>
    * { box-sizing: border-box; margin: 0; padding: 0; }
    body { font-family: Arial, sans-serif; background: #f0f2f5; min-height: 100vh; display: flex; align-items: center; justify-content: center; padding: 1rem; }
    .portal-wrap { width: 100%; max-width: 480px; }
    .portal-card { background: #ffffff; border: 1px solid #e0e0e0; border-radius: 12px; overflow: hidden; }
    .portal-header { background: #0055a4; padding: 2rem 2rem 1.5rem; text-align: center; }
    .logo-circle { width: 56px; height: 56px; border-radius: 50%; background: rgba(255,255,255,0.15); border: 2px solid rgba(255,255,255,0.4); display: flex; align-items: center; justify-content: center; margin: 0 auto 1rem; }
    .logo-circle svg { width: 28px; height: 28px; stroke: #fff; fill: none; stroke-width: 2; stroke-linecap: round; stroke-linejoin: round; }
    .portal-header h1 { font-size: 18px; font-weight: 600; color: #fff; margin: 0 0 4px; }
    .portal-header p { font-size: 13px; color: rgba(255,255,255,0.75); margin: 0; }
    .portal-body { padding: 1.5rem 2rem; }
    .welcome-box { background: #f7f8fa; border-radius: 8px; padding: 1rem 1.25rem; margin-bottom: 1.25rem; }
    .welcome-box p { font-size: 14px; color: #555; line-height: 1.6; }
    .cgu-title { font-size: 12px; font-weight: 600; color: #333; margin-bottom: 8px; }
    .cgu-box { border: 1px solid #e0e0e0; border-radius: 8px; padding: 1rem 1.25rem; margin-bottom: 1.25rem; max-height: 130px; overflow-y: auto; }
    .cgu-box p { font-size: 12px; color: #666; line-height: 1.6; margin-bottom: 8px; }
    .cgu-box p:last-child { margin-bottom: 0; }
    .cgu-box strong { color: #444; }
    .checkbox-row { display: flex; align-items: flex-start; gap: 10px; margin-bottom: 1.25rem; cursor: pointer; }
    .checkbox-row input[type=checkbox] { margin-top: 3px; flex-shrink: 0; cursor: pointer; width: 15px; height: 15px; }
    .checkbox-row label { font-size: 13px; color: #555; line-height: 1.5; cursor: pointer; }
    .connect-btn { width: 100%; padding: 11px; background: #0055a4; color: #fff; border: none; border-radius: 8px; font-size: 15px; font-weight: 600; cursor: not-allowed; opacity: 0.4; transition: opacity 0.2s, background 0.2s; }
    .connect-btn.active { opacity: 1; cursor: pointer; }
    .connect-btn.active:hover { background: #004080; }
    .portal-footer { padding: 1rem 2rem; border-top: 1px solid #e0e0e0; text-align: center; }
    .portal-footer p { font-size: 11px; color: #aaa; }
  </style>
</head>

<body>
    <div class="portal-wrap">
        <div class="portal-card">

            <div class="portal-header">
                <div class="logo-circle">
                    <svg viewBox="0 0 24 24">
                        <path d="M5 12.55a11 11 0 0 1 14.08 0" />
                        <path d="M1.42 9a16 16 0 0 1 21.16 0" />
                        <path d="M8.53 16.11a6 6 0 0 1 6.95 0" />
                        <circle cx="12" cy="20" r="1" fill="#fff" stroke="none" />
                    </svg>
                </div>
                <h1>Réseau Visiteurs IRS-SI</h1>
                <p>Portail de connexion invité</p>
            </div>

            <div class="portal-body">
                <div class="welcome-box">
                    <p>Bienvenue sur le réseau visiteurs du site IRS-SI. Ce réseau est réservé aux invités et visiteurs
                        autorisés. L'accès est limité à un usage professionel et temporaire.</p>
                </div>

                <p class="cgu-title">Conditions générales d'utilisation</p>
                <div class="cgu-box">
                    <p><strong>Usage autorisé</strong> - Ce réseau est mis à disposition à titre gratuit pour un usage
                        professionnel uniquement. Toute activité illicite, le téléchargement de contenus protégés ou
                        l'utilisation excessive de la bande passante sont interdits.</p>
                    <p><strong>Confidentialité</strong> - Les connexions sont susceptibles d'être journalisées à des
                        fins de sécurité conformément à la législation en vigueur.</p>
                    <p><strong>Responsabilité</strong> - L'établissement décline toute responsabilité quant aux dommages
                        pouvant résulter de l'utilisation de ce réseau. L'utilisateur est seul responsable de l'usage
                        qu'il fait de cette connexion.</p>
                    <p><strong>Durée</strong> - L'accès est accordé pour la durée de votre visite. La session peut être
                        interrompue à tout moment par l'administrateur réseau.</p>
                </div>

                <div class="checkbox-row">
                    <input type="checkbox" id="cgu-check" onchange="toggleBtn(this)">
                    <label for="cgu-check">J'ai lu et j'accepte les conditions générales d'utilisation de ce
                        réseau.</label>
                </div>
                <form method="get" action="$authaction">
                    <input type="hidden" name="tok" value="$tok">
                    <input type="hidden" name="redir" value="$redir">
                    <button type="submit" class="connect-btn" id="connect-btn" disabled>
                        Accéder au réseau
                    </button>
                </form>
            </div>

            <div class="portal-footer">
                <p>IRS-SI &mdash; Réseau sécurisé &mdash; Toute utilisation abusive sera signalée</p>
            </div>

        </div>
    </div>

    <script>
        function toggleBtn(cb) {
            var btn = document.getElementById('connect-btn');
            btn.disabled = !cb.checked;
            if (cb.checked) {
                btn.classList.add('active');
            } else {
                btn.classList.remove('active');
            }
        }
    </script>
</body>

</html>

Zabbix

00 - Comparatif Zabbic Vs Grafana Vs Centreon

1) Objectif des outils

Zabbix — Solution de supervision complète

• Outil tout en un : collecte, stockage, alertes, découverte réseau, dashboards
• SNMP natif, agentless ou via agent
• Très adapté aux infrastructures réseau (switchs, routeur, UPS, firewalls, serveurs...)
• Pensé pour la supervision IT classique (CPU, RAM, interfaces...)

Grafana — Plateforme de visualisation

• Outil centré sur les dashboards et la visualisation des données
• Ne collecte pas les données SNMP par lui-même (obligé de passer par Telegraf)
• Excellente ergonomie, très visuel

Centreon — Supervision orientée entreprise

• Surcouche de Nagios/Naemon avec interface web moderne
• Support SNMP via plugins, configuration plus complexe
• Très complet mais orienté grandes infrastructures IT
• Nécessite une architecture dédiée (base de données, broker...)

2) Supervision SNMP — Comparaison détaillée

3) Installation & maintenance

Zabbix

• Installation plus complexe
• Paramétrage parfois lourd mais complet
• Solution centralisée

Grafana

• Installation simple
• Peut tourner en conteneur Docker en quelques lignes
• Nécessite d'installer la stack SNMP complète

Centreon

• Installation complexe (dépendances Nagios, broker, base de données)
• Interface web moderne mais courbe d'apprentissage élevée
• Adapté aux équipes IT dédiées, surdimensionné pour un projet de taille réduite

4) Conclusion

Zabbix a été retenu car il offre le meilleur compromis entre richesse fonctionnelle et simplicité de déploiement pour notre infrastructure. Grafana est écarté pour l'absence de collecte SNMP native. Centreon, bien que complet, est surdimensionné pour le besoin du projet.

01 - Description

Matériels

VM Proxmox

OS : Debian 13

RAM : 4Go

Processeur : 2

Stockage : 50Go

Identifiants

Proxmox

• IRS-admin
• ieufdL

Debian-Zabbix

• root
• ieufdl
• real name (zabbix)
• Z@bB/*

Asterisck

• Debian-Asterisck
• asterisck
• stjolorient

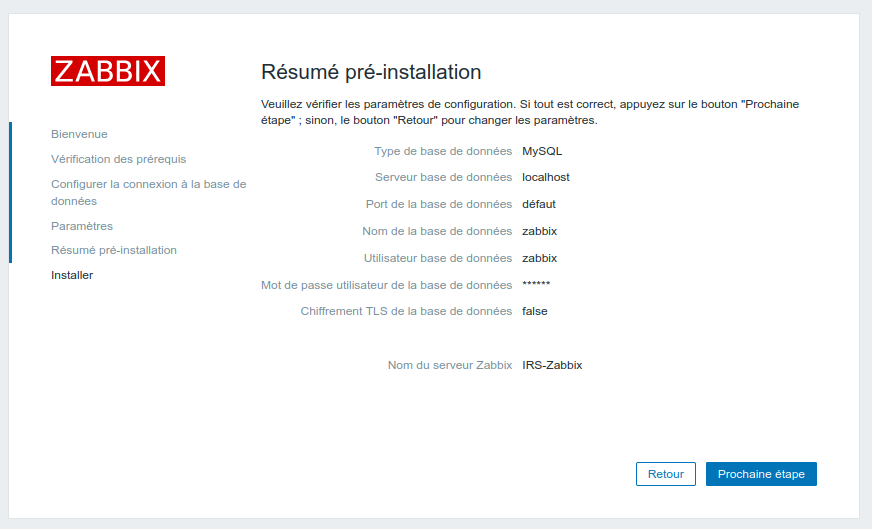

02 - Installation Zabbix

Source :

https://www.libra-linux.com/blog/15-supervision-avec-zabbix-7-0-lts-sur-debian-ubuntu

1) Installation du serveur Zabbix

Prérequis

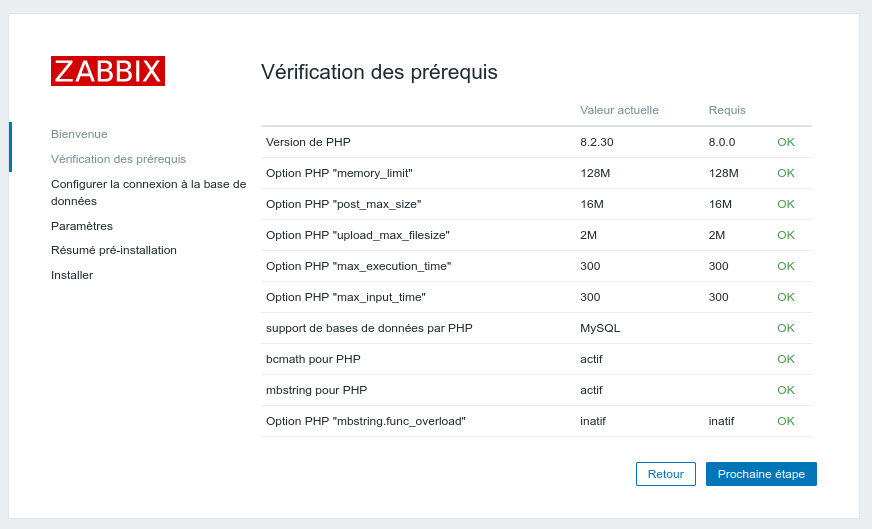

• OS : Debian 12
• 2 Go de RAM , 1 CPU
• Accès root / sudo

Ajout du dépôt Zabbix

Pour Debian 12

wget https://repo.zabbix.com/zabbix/7.0/debian/pool/main/z/zabbix-release/zabbix-release_7.0-1+debian12_all.deb
sudo dpkg -i zabbix-release_7.0-1+debian12_all.deb
sudo apt update

Pour Ubuntu 22.04

wget https://repo.zabbix.com/zabbix/7.0/ubuntu/pool/main/z/zabbix-release/zabbix-release_7.0-1+ubuntu22.04_all.deb
sudo dpkg -i zabbix-release_7.0-1+ubuntu22.04_all.deb
sudo apt update

Installer le serveur Zabbix + frontend + BDD

sudo apt install zabbix-server-mysql zabbix-frontend-php zabbix-apache-conf \
zabbix-sql-scripts zabbix-agent mariadb-server

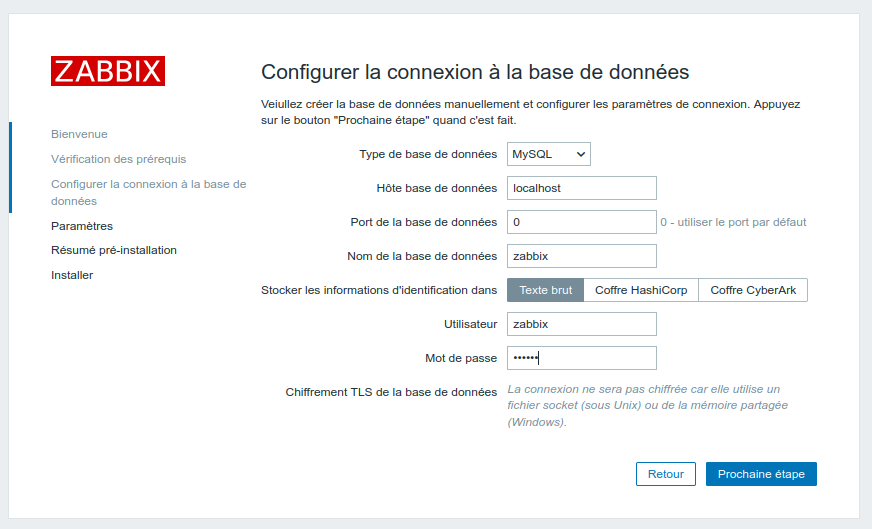

Configurer MariaDB

sudo mysql_secure_installation

Puis :

CREATE DATABASE zabbix CHARACTER SET utf8mb4 COLLATE utf8mb4_bin;
CREATE USER zabbix@localhost IDENTIFIED BY 'ieufdl';
GRANT ALL PRIVILEGES ON zabbix.* TO zabbix@localhost;
FLUSH PRIVILEGES;

Importer le schéma :

zcat /usr/share/zabbix-sql-scripts/mysql/server.sql.gz | mysql -uzabbix -p zabbix

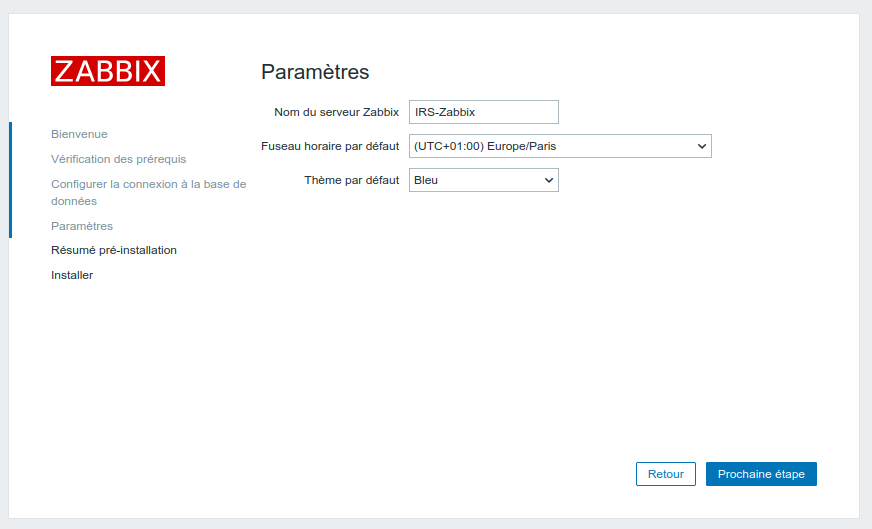

Configurer Zabbix

Fichier /etc/zabbix/zabbix_server.conf :

DBPassword=ieufdl

Ne pas oubliez de démarrer le service :)

sudo systemctl restart zabbix-server zabbix-agent apache2
sudo systemctl enable zabbix-server zabbix-agent apache2

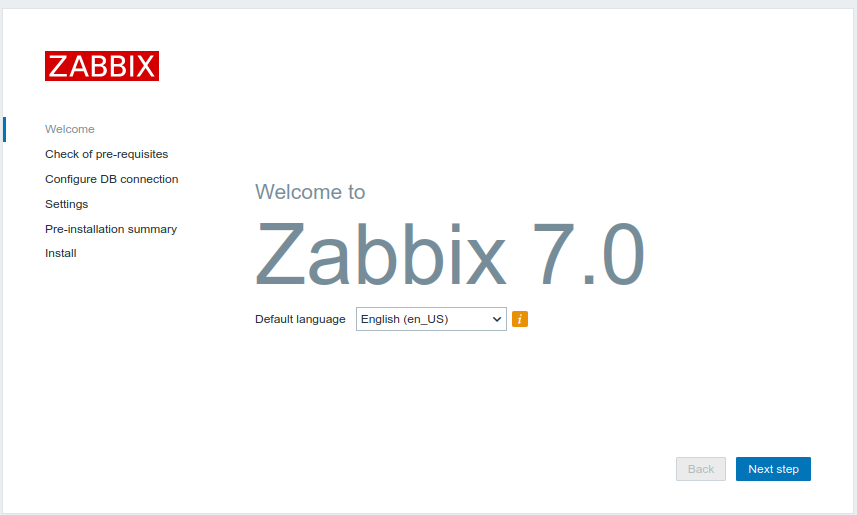

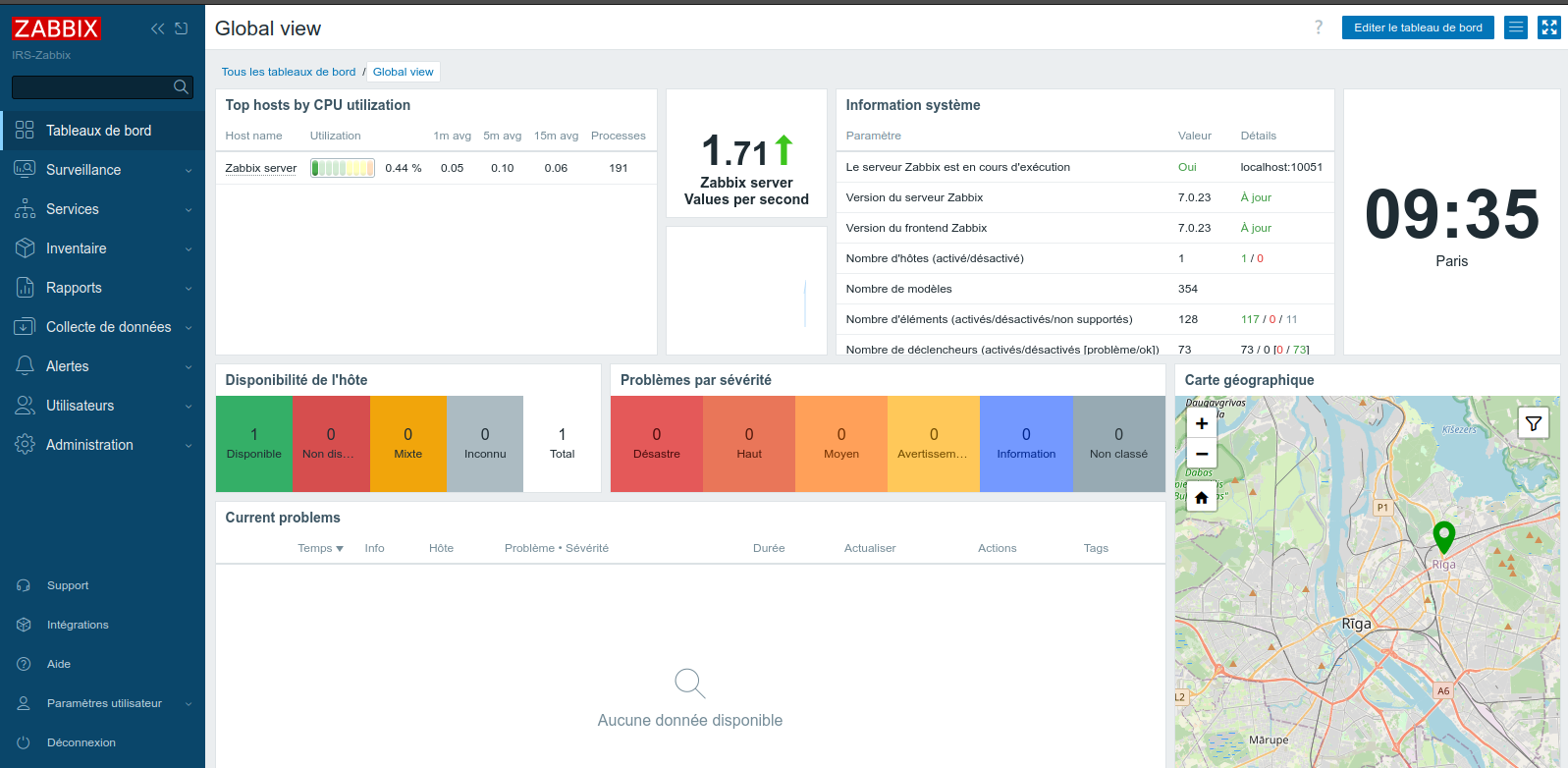

Accéder à l’interface web

Accéder à : http://<IP_serveur>/zabbix

Identifiants initiaux :

    Login : Admin

    Mot de passe : zabbix

03 - Installation Client Zabbix

1) Installation du client Zabbix

Installation de l'agent sur la machine Client

wget https://repo.zabbix.com/zabbix/6.4/debian/pool/main/z/zabbix-release/zabbix-release_6.4-1+debian12_all.deb
sudo dpkg -i zabbix-release_6.4-1+debian12_all.deb
sudo apt update
sudo apt install -y zabbix-agent2

Configuration de l'agent

Afin de connecter votre machine au serveur Zabbix, il faut configurer celle-ci en indiquant l'adresse IP de votre serveur Zabbix.

Server=<IP_de_ton_Zabbix>
ServerActive=<IP_de_ton_Zabbix>
Hostname=Debian-Asterisk

Le fichier à modifier est le suivant : /etc/zabbix/zabbix_agent2.conf



Scripts de collecte Asterisk

Voici un script vous permettant de collecter les données de votre machine pour les envoyer à votre serveur Zabbix.

#!/bin/bash
case "$1" in
  active_calls)
    sudo asterisk -rx "core show channels" | grep "active call" | awk '{print $1}'
    ;;
  registered_peers)
    sudo asterisk -rx "pjsip show contacts" | grep "Avail" | wc -l
    ;;
  unavail_peers)
    sudo asterisk -rx "pjsip show contacts" | grep "Unavail\|NonQual" | wc -l
    ;;
  service_status)
    systemctl is-active asterisk | grep -c "active"
    ;;
esac

Le fichier à modifier est le suivant : /etc/zabbix/zabbix_agent2.conf



N'oubliez pas de rendre le fichier exécutable avec la commande suivante :

sudo chmod +x /etc/zabbix/scripts/asterisk_stats.sh



Ajouter les UserParamèters

Ajouter le contenu ci-dessous à la fin du fichier "/etc/zabbix/zabbix_agent2.conf" afin d'ajouter les UserParameters".

UserParameter=asterisk.active_calls,/etc/zabbix/scripts/asterisk_stats.sh active_calls
UserParameter=asterisk.registered_peers,/etc/zabbix/scripts/asterisk_stats.sh registered_peers
UserParameter=asterisk.unavail_peers,/etc/zabbix/scripts/asterisk_stats.sh unavail_peers
UserParameter=asterisk.service_status,/etc/zabbix/scripts/asterisk_stats.sh service_status

Puis :

Activer et relancer votre client Zabbix.

sudo systemctl enable zabbix-agent2
sudo systemctl restart zabbix-agent2



Autoriser Zabbix à lancer Asterisk

sudo visudo
```

Ajouter :
```
zabbix ALL=(ALL) NOPASSWD: /usr/sbin/asterisk

04 - Configuration

1) Configuration

Langue

Une fois sur l'interface web, la configuration de Zabbix commence. Vous commencerez par simplement choisir votre langue.

Vérification des Prérequis

A cette étape, vous n'aurez besoin que de vérifié que tous les prérequis sont bien "OK".

Configuration de la connexion à la BDD

A cette étapes, vous devrez remplir les différentes informations pour que la connexion entre Zabbix et la base de données se déroule correctement.

Pensé a bien noté ces identifiant dans un gestionnaire de mot de passe !!!

Paramétrage

Ici vous n'aurez cas remplir le nom de votre serveur, son fuseau horaire par defaut (pourras être changé plus tard) et si vous le souhaitez un thème.

Résumé

Pour finir, vous aurez un résumé de pré-installation, n'hésitez pas à stocker les informations qui pourraient être utilisées plus tard.

Connexion

Une fois ces étapes réalisées, vous aurez accès à l'interface web de Zabbix.

Identifiant par défaut :

• Login : Admin
• Mdp : zabbix

•

05 - Dashboard

1) Tableau de bord - Supervision VoIP

Ce tableau de bord supervise le serveur Asterisk 18 (VM 192.168.10.69) ainsi que les trois téléphones IP du projet. Les données sont collectées via SNMPv3 et complétées par des vérifications ICMP.

Hôtes supervisés

Équipement	Adresse IP	Protocole	Template Zabbix
Asterisk 18 (VM)	192.168.10.69	SNMP v3 + ICMP	Linux by Zabbix agent

Widget du tableau de bord

Widget	Métrique collectée	Seuil / Alerte
Statut ICMP Asterisk	Ping vers 192.168.10.69	Alerte si indisponible
Charge CPU serveur	system.cpu.util (% utilisé)	Alerte si > 80 %
Mémoire RAM	vm.memory.size[available]	Alerte si < 100 Mo libres
Uptime Asterisk	sysUpTime (SNMP OID .1.3.6.1.2.1.1.3.0)	Alerte si redémarrage
Statut téléphones IP	ICMP ping x3 postes	Alerte si poste injoignable
Appels actifs	Asterisk AMI / SNMP MIB	Informatif

2) Tableau de bord - Supervision Wi-Fi

Ce tableau de bord supervise le point d'accès Cisco WAP150 (192.168.10.198) via SNMPv3 en mode authPriv (SHA-1 + DES). Le firmware a été mis à jour en version 1.1.4.0 pour corriger un bug qui empêchait la persistance des identifiants SNMPv3 SHA+DES.

Hôtes supervisés

Équipement	Adresse IP	Protocole	Template Zabbix
Cisco WAP150	192.168.10.198	SNMPv3 authPriv	Network Generic Device by SNMP

Paramètres SNMPv3 configurés dans Zabbix

Paramètre	Valeur
Version SNMP	SNMPv3
Utilisateur	zabbix
Niveau de sécurité	authPriv
Protocole d'authentification	SHA-1
Protocole de chiffrement	DES

Widget du tableau de bord

Widget	Métrique collectée	Seuil / Alerte
Bande passante entrante	ifInOctets (bits/s)	Informatif
Bande passante sortante	ifOutOctets (bits/s)	Informatif
Statut ICMP	Ping vers 192.168.10.198	Alerte si indisponible
Latence réseau	Temps de réponse ICMP (ms)	Alerte si > 100 ms
Uptime équipement	sysUpTime (.1.3.6.1.2.1.1.3.0)	Alerte si redémarrage
Statut interface	ifOperStatus (up/down)	Alerte si interface down

Le tableau de bord Zabbix ci-dessus illustre concrètement le problème de connectivité rencontré avec le point d'accès WAP150. On observe que le widget Statut WAP-WiFi affiche Down via ICMP ping, que le graphique Bande passante wlan0 ne remonte aucune donnée, et que le widget Alertes WAP-WiFi signale un PROBLÈME actif depuis le 01/06/2026 à 13h09, sans date de récupération. Ces indicateurs confirment que Zabbix ne parvient pas à joindre le WAP150 en ICMP.

La cause identifiée est la suivante : lorsque le WAP150 est branché sur le switch Cisco, il provoque un crash de ce dernier, rendant l'ensemble du réseau du projet indisponible. Le switch redémarre alors automatiquement, ce qui coupe toute connectivité le temps du redémarrage. Le WAP150 est donc resté débranché du switch pour ne pas perturber les autres services du projet, ce qui explique l'absence totale de réponse ICMP et SNMP constatée dans Zabbix.

Une alerte email a bien été reçue par Zabbix lors de l'apparition du problème, confirmant que le système de notification fonctionne correctement. Cette alerte indiquait l'indisponibilité de l'hôte WAP-WiFi et la perte de l'ICMP ping, ce qui valide le bon fonctionnement du mécanisme de supervision même en situation de panne.

3) Bilan

Élément supervisé	Statut	Observations
Serveur Asterisk 18	Operationnel	SNMP v3 + ICMP — dashboard actif
Téléphones IP (x2)	Operationnel	ICMP — statut en temps réel
Cisco WAP150	Operationnel	SNMPv3 authPriv — dashboard actif
Alertes Zabbix (email)	Operationnel	Bloqué : pas d'accès internet sur VM Zabbix
Supervision PDU ATEN PE7208G	Non fait	A réaliser
Supervision APC Smart-UPS	Non fait	A réaliser

Concernant le PDU ATEN PE7208G et l'onduleur APC Smart-UPS, la supervision via Zabbix n'a pas pu être réalisée dans les délais du projet. Ces deux équipements supportent le protocole SNMP et auraient pu être intégrés selon la même méthode que le WAP150, en créant un hôte Zabbix avec le template adapté et en configurant les OID correspondants (état des prises pour le PDU, niveau de batterie et statut d'alimentation pour l'onduleur). Le temps consacré à la résolution des problèmes techniques rencontrés sur d'autres parties du projet (recompilation NET-SNMP, problème de connectivité ARP du portail captif) n'a pas permis d'avancer sur ces deux éléments. Leur supervision reste une évolution prioritaire à mettre en place en fin de projet si le temps le permet.

06 - Idées Dashboards

Asterisk / Téléphonie

• Nombre d'appels actifs en temps réel
• Nombre de postes enregistrés (Avail/Unavail)
• Durée moyenne des appels
• État du service Asterisk (up/down)
• CPU/RAM de la VM Debian

PDU

• Consommation électrique globale (Watts)
• Consommation par prise
• Température interne
• Alertes de surcharge
• État de chaque prise (on/off)

Onduleur (UPS)

• Niveau de batterie (%)
• Autonomie restante (minutes)
• Tension d'entrée/sortie
• État de charge (sur secteur / sur batterie)
• Température batterie
• Alertes : batterie faible, coupure secteur

Point d'accès WiFi

• Nombre de clients connectés
• Signal moyen
• Bande passante utilisée (upload/download)
• État des SSIDs
• Température

Dashboard global

Un écran de synthèse avec :

• Carte du réseau avec statut vert/rouge de chaque équipement
• Graphes de consommation électrique sur 24h/7j
• Alertes actives en cours
• Disponibilité globale en %

07 - Messagerie

1) Installation de Postfix

Dépendance

Installation des dépendance de postfix.

sudo apt update
sudo apt install postfix mailutils libsasl2-2 ca-certificates libsasl2-modules

Configuration

Pour configurer postfix, il faut compléter la configuration ci-dessous.

relayhost = [smtp.gmail.com]:587

smtp_use_tls = yes
smtp_sasl_auth_enable = yes
smtp_sasl_password_maps = hash:/etc/postfix/sasl_passwd
smtp_sasl_security_options = noanonymous
smtp_tls_CAfile = /etc/ssl/certs/ca-certificates.crt

Les informations ci-dessus son à compléter dans le fichier suivant : /etc/postfix/main.cf

Ajout identifiant Gmail

Créer le fichier suivant :

sudo nano /etc/postfix/sasl_passwd

Il faut ajoute l'adresse email ainsi que le mot de passe :

[smtp.gmail.com]:587 projet-irs@gmail.com:TON_MOT_DE_PASSE_APP

Il faut bien utiliser son mot de passe d'application, pas son vrai mot de passe

Sécurité

sudo chmod 600 /etc/postfix/sasl_passwd
sudo postmap /etc/postfix/sasl_passwd

Test envoi

La commande suivante permet de tester l'envoie d'un mail.

echo "Test mail" | mail -s "Test Zabbix" projet-irs@gmail.com

2) Configuration de Zabbix

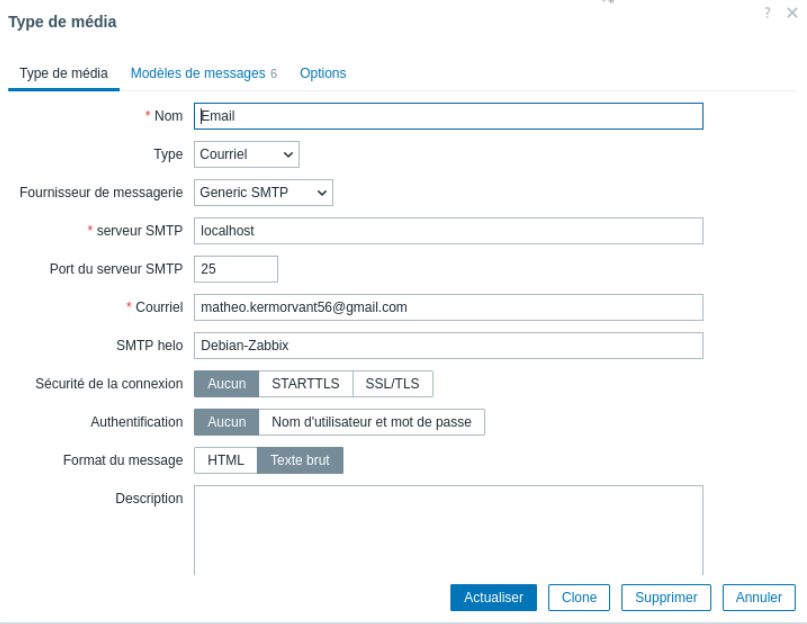

Connexion Mail

Dans l’interface web de Zabbix :

• Va dans Alertes → Types de média
• Configure Email :
  • SMTP server : localhost
  • SMTP helo : ton hostname
  • SMTP email : projet-irs@gmail.com

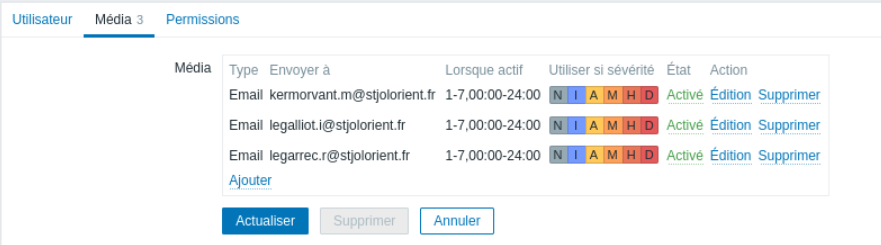

Association Mail / utilisateur

Afin que Zabbix sache à qui envoyé l'alerte, il faut configurer l'utilisateur avec l'adresse mail de destination.

Dans l’interface web de Zabbix :

• Va dans Utilisateurs → Utilisateurs
• Configure Média dans l'utilisateur Admin:

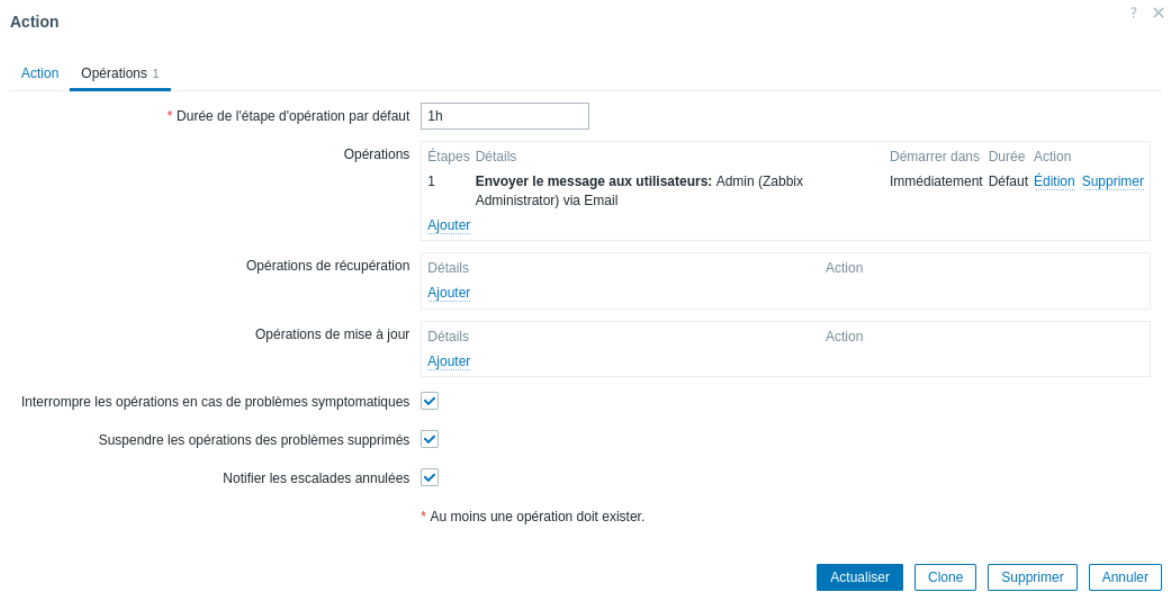

Action

Maintenant que tout est configuré, il faut maintenant créé une action.

Dans l’interface web de Zabbix :

• Va dans Alertes → Actions → Créé une actions
• Configure l'action :
  • Nom : Alerte Problème
  • Conditions : Le problème est supprimé : non
• Configure l'opération :
  • Opérations : Envoyer au utilisateur : Admin

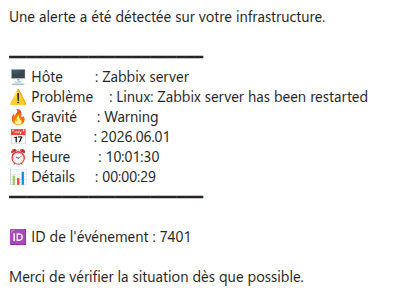

3) Résultat

A partir de ce moment la, lorsqu'un problème est détecté une alerte est automatiquement envoyé au trois adresses configurés

4) Source

https://www.zabbix.com/documentation/6.0/fr/manual/quickstart/notification

https://www.zabbix.com/documentation/4.2/fr/manual/quickstart/notification#:~:text=La%20livraison%20des%20notifications%20est,marqu%C3%A9s%20d'un%20ast%C3%A9risque%20rouge.

Vaultwarden

01 - Description

Environnement de déploiement

Parametre	Valeur
OS	Debian 12
IP de la VM	192.168.99.6
Ressources VM	1 vCPU, 512 Mo RAM, 8 Go disque
Hyperviseur	Proxmox
Moteur de conteneur	Docker Engine 29.5.2
Port expose	8443 (HTTPS)

Qu'est-ce que Vaultwarden ?

Vaultwarden est une implementation open-source et allegee du serveur Bitwarden, ecrite en Rust. Il permet d'auto-heberger un gestionnaire de mots de passe complet sur sa propre infrastructure, sans dependance a des services cloud externes.

Contrairement au serveur officiel Bitwarden qui necessite des ressources importantes, Vaultwarden est concu pour fonctionner sur des machines modestes tout en offrant les memes fonctionnalites essentielles : coffre-fort chiffre, organisation des secrets, partage entre utilisateurs et interface web accessible depuis un navigateur.



Utilite dans le projet IRS-SI

Dans le cadre du projet IRS-SI, plusieurs services ont ete deployes sur des machines virtuelles distinctes : Asterisk, Zabbix, NoDogSplash, le NAS Synology, le WAP150, le PDU ATEN, etc. Chacun de ces equipements possede des identifiants d'administration qu'il est necessaire de stocker de maniere securisee et accessible a l'ensemble de l'equipe.

Vaultwarden repond precisement a ce besoin en offrant :
    • Un coffre-fort chiffre centralise pour tous les mots de passe du projet
    • Un partage securise via l'organisation Projet-IRS entre les trois membres de l'equipe
    • Une interface web accessible depuis n'importe quel poste du reseau local
    • Un deploiement entierement en local, coherent avec la politique de securite du projet



02 - Installation

Installation Docker

Docker n'est pas inclus dans les depots Debian par defaut. La procedure suivante utilise le script d'installation officiel de Docker :

sudo apt update && sudo apt install -y curl
curl -fsSL https://get.docker.com | sh
sudo usermod -aG docker $USER

Apres l'ajout au groupe docker, il est necessaire de se deconnecter puis de se reconnecter pour que le changement prenne effet.

Generation du certificat SSL auto-signe

Vaultwarden exige une connexion HTTPS pour fonctionner. En environnement local sans autorite de certification, un certificat auto-signe est genere avec OpenSSL :

sudo mkdir /vw-ssl
sudo openssl req -x509 -nodes -days 3650 -newkey rsa:2048 \
  -keyout /vw-ssl/vaultwarden.key \
  -out /vw-ssl/vaultwarden.crt \
  -subj "/CN=192.168.99.6"

Ce certificat est valable 10 ans et genere une cle RSA 2048 bits. Le navigateur affichera un avertissement de securite lors du premier acces, qu'il faudra accepter manuellement.

Creation du script de demarrage

Pour faciliter le demarrage du conteneur et eviter les problemes de saisie dans la console Proxmox, la commande Docker est enregistree dans un script bash :

nano start.sh

Contenu du fichier start.sh :

#!/bin/bash
sudo docker run -d --name vaultwarden --restart unless-stopped \
  -e ADMIN_TOKEN=IRS-SI-Admin2026 \
  -e ROCKET_TLS='{certs="/ssl/vaultwarden.crt",key="/ssl/vaultwarden.key"}' \
  -v /vw-data:/data \
  -v /vw-ssl:/ssl \
  -p 8443:80 \
  vaultwarden/server:latest

Description des parametres :
    • -d : execution en arriere-plan (mode detache)
    • --name vaultwarden : nom du conteneur
    • --restart unless-stopped : redemarrage automatique au boot
    • -e ADMIN_TOKEN : token d'acces au panel d'administration
    • -e ROCKET_TLS : chemin vers le certificat et la cle SSL
    • -v /vw-data:/data : volume de donnees persistant
    • -v /vw-ssl:/ssl : volume du certificat SSL
    • -p 8443:80 : exposition du port 8443 en HTTPS

Lancement du conteneur

chmod +x start.sh
./start.sh

Verification que le conteneur est bien en cours d'execution :

sudo docker ps

Le statut doit afficher 'Up' pour le conteneur vaultwarden. L'interface est ensuite accessible depuis un navigateur a l'adresse :

https://192.168.99.6:8443

03 - Configuration

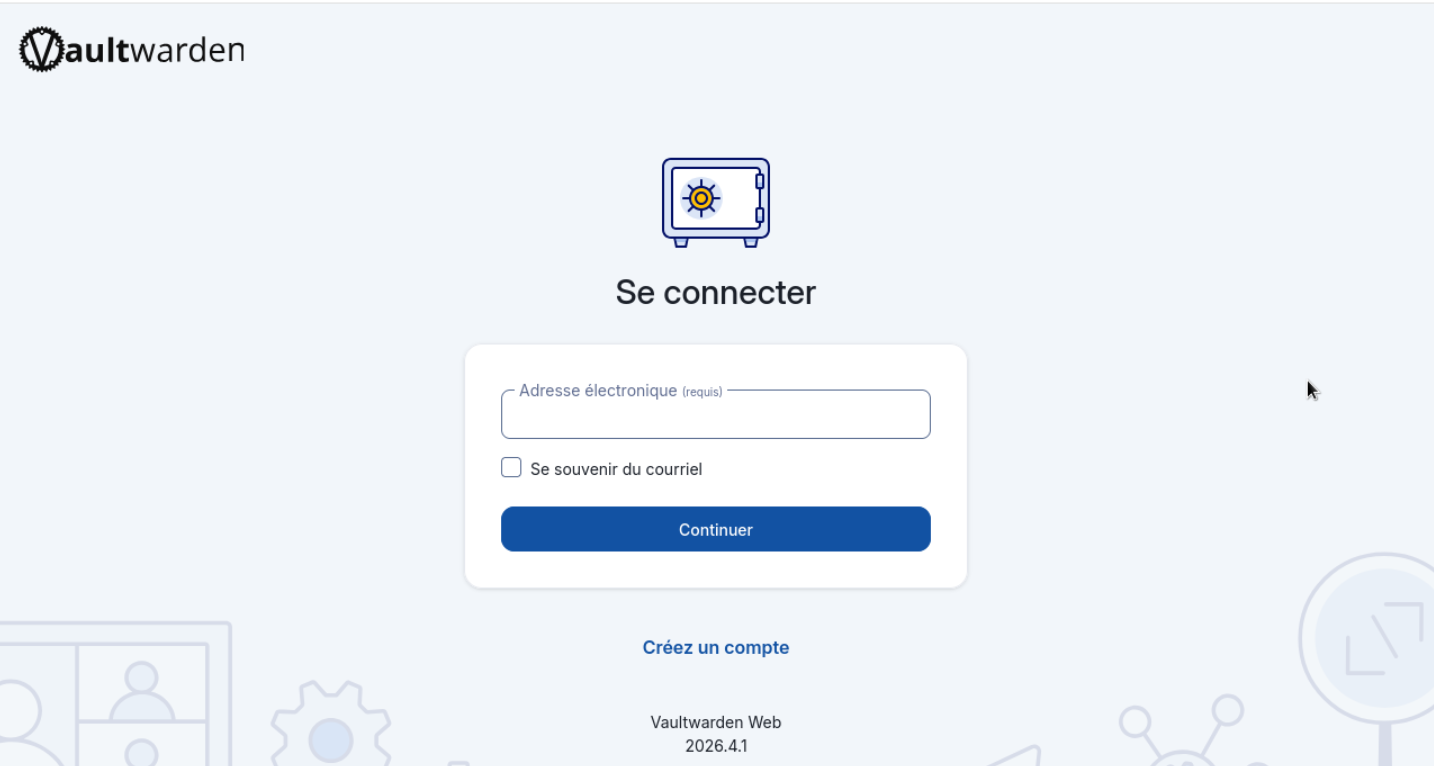

Creation du compte administrateur

Lors du premier acces a l'interface web, aucun compte n'existe. Il faut en creer un en cliquant sur 'Creez un compte' en bas de la page de connexion. Ce premier compte sera automatiquement proprietaire de l'instance.
Champs a renseigner lors de la creation du compte :
    • Adresse electronique : kermorvant.m@stjolorient.fr
    • Nom : Matheo
    • Mot de passe principal : mot de passe fort (min. 12 caracteres)

Important : le mot de passe principal est le seul a devoir etre memorise. Il ne peut pas etre recupere en cas d'oubli car Vaultwarden utilise un chiffrement cote client (le serveur ne connait jamais le mot de passe en clair).

Acces au panel d'administration

Le panel d'administration Vaultwarden permet de gerer les utilisateurs, confirmer les comptes et superviser l'instance sans passer par un compte utilisateur. Il est accessible a l'adresse :

https://192.168.99.6:8443/admin

Le token d'acces est celui defini lors du lancement du conteneur : IRS-SI-Admin2026

Depuis ce panel, les actions disponibles sont :
    • Consulter et gerer tous les utilisateurs enregistres
    • Confirmer les inscriptions sans envoyer d'email
    • Supprimer ou desactiver des comptes
    • Consulter les organisations et collections
    • Configurer les parametres SMTP si un serveur mail est disponible

Creation de l'organisation partagee

Une organisation dans Vaultwarden permet de partager des mots de passe entre plusieurs membres. Pour creer l'organisation du projet :
    • Dans l'interface web, cliquer sur l'icone grille en haut a droite
    • Cliquer sur 'Nouvelle organisation'
    • Nom : Projet-IRS
    • Plan : Gratuit
    • Valider la creation
L'organisation Projet-IRS apparait ensuite dans le menu lateral gauche sous 'Coffres'.

Gestion des membres

Pour inviter les autres membres du projet dans l'organisation :
    • Aller dans Admin Console (menu bas gauche)
    • Cliquer sur 'Membres' puis 'Inviter un membre'
    • Saisir l'email du membre a inviter
    • Le membre doit ensuite creer son compte sur https://192.168.99.6:8443
    • Une fois le compte cree, aller dans l'onglet 'Confirmation necessaire' et confirmer

Membres de l'organisation Projet-IRS :

Membre	Email
Kermorvant Matheo	kermorvant.m@stjolorient.fr
Le Garrec Raphael	legarrec.r@stjolorient.fr
Le Galliot Ilian	legalliot.i@stjolorient.fr

Gestion des collections

Les collections permettent de classer les mots de passe par categorie au sein de l'organisation. Une collection par defaut est creee automatiquement. Il est recommande de creer des collections thematiques pour le projet :
    • Reseau : credentials des equipements reseau (switch, routeur, WAP150)
    • Serveurs : acces Proxmox, VMs, services (Zabbix, Asterisk, NoDogSplash)
    • Supervision : comptes Zabbix, SNMP credentials
    • Infrastructure : PDU ATEN, onduleur APC, NAS Synology
Pour creer une collection : Admin Console > Collections > bouton Nouveau.

Ajout d'un mot de passe

Pour ajouter un identifiant dans l'organisation :
    • Aller dans Coffres > Projet-IRS
    • Cliquer sur '+ Nouveau'
    • Choisir le type : Identifiant
    • Renseigner le nom, l'URL, le nom d'utilisateur et le mot de passe
    • Selectionner le proprietaire : Projet-IRS (organisation)
    • Selectionner la collection appropriee
    • Enregistrer

Les mots de passe ajoutes dans une collection de l'organisation sont visibles par tous les membres ayant acces a cette collection. Les mots de passe dans 'Mon coffre' restent prives.

Recommandations de securite

Dans le cadre du projet IRS-SI, les mesures de securite suivantes ont ete appliquees :
    • Acces HTTPS exclusif via certificat TLS, le HTTP n'est pas expose
    • Token ADMIN_TOKEN protege l'acces au panel d'administration
    • Les donnees sont stockees dans /vw-data isole du conteneur
    • Le conteneur est configure avec --restart unless-stopped pour la disponibilite
    • L'acces est limite au reseau local du projet (192.168.99.0/24)
    • Chaque membre dispose de son propre compte avec identifiants uniques

Sécurité



Dans le cadre du projet IRS-SI, j'ai appliqué plusieurs recommandations de sécurité sur l'ensemble des services déployés.

1) Isolation réseau par VLAN

Le réseau visiteurs est isolé sur le VLAN 40 (192.168.10.192/27), séparé du LAN interne. Un visiteur connecté au SSID Visiteurs-IRS ne peut pas accéder aux ressources internes de l'entreprise.



2) Sécurité Wi-Fi

Le protocole WPA2 Personal a été retenu pour le réseau Wi-Fi visiteurs. Le protocole WEP, vulnérable aux attaques par dictionnaire, a été écarté. Le portail captif NoDogSplash ajoute une couche de contrôle supplémentaire en imposant une validation avant tout accès à internet. Son déploiement répond également à une obligation légale : en France, toute entreprise proposant un accès Wi-Fi visiteur doit conserver les logs de connexion pendant un an (LCEN).



3) Supervision sécurisée (SNMPv3)

La supervision des équipements réseau utilise SNMPv3 avec authentification SHA1 et chiffrement DES. Les versions SNMPv1 et SNMPv2c, qui transmettent les données en clair, ont été écartées. SHA1 et DES sont imposés par les capacités du firmware 1.1.4.0 du WAP150, dans un contexte où le remplacement du matériel serait possible, SHA-256 et AES-128 seraient recommandés.



4) Sécurité VoIP

L'accès au serveur Asterisk est restreint au VLAN 99 (LAN VMs). Chaque extension PJSIP est protégée par un mot de passe défini dans pjsip.conf. L'administration des VMs se fait exclusivement via SSH, évitant tout accès non chiffré.



5) Mises à jour

Les systèmes Debian 12 des trois VMs ont été mis à jour lors de leur déploiement. Le firmware du WAP150 a été mis à jour vers la version 1.1.4.0 pour corriger un bug de persistance des credentials SNMPv3.

Cahier de Tests

Cahier de Tests - Projet IRS-SI

Étudiant : Kermorvant Mathéo (E1)

Présentation

Ce cahier de tests recense l'ensemble des tests unitaires réalisés pour valider le bon fonctionnement des services déployés dans le cadre du projet IRS-SI. Pour chaque test, sont précisés : l'objectif, l'outil utilisé, la procédure, le résultat attendu et le résultat obtenu.

1. Infrastructure Wi-Fi

1.1 Connectivité WAP150

1.2 Communication SNMPv3 vers le WAP150

1.3 Connexion au SSID Visiteurs-IRS

1.4 Affichage du portail captif NoDogSplash

1.5 Isolation VLAN 40

2. Téléphonie IP

2.1 Enregistrement des téléphones sur Asterisk

2.2 Appel interne entre les deux postes

2.3 Vérification du flux RTP pendant un appel

2.4 Test du script d'administration Asterisk

3. Supervision Zabbix

3.1 Accès à l'interface web Zabbix

3.2 Statut des hôtes supervisés

3.3 Dashboard Supervision WiFi — IRS

3.4 Dashboard Supervision VoIP — IRS

3.5 Réception d'une alerte email

Synthèse
